Korumalı vs kapalı rulmanlar

Rulman, günümüzde türbin, rüzgar türbin jeneratörü gibi büyük makinelerden küçük makinelere ve hassas enstrümanlar, fanlar, kaykay tekerlekleri vb. Gibi ekipmanlara kadar önemli bir aksesuardır. Hepimizin bildiği gibi, rulmanlar yapılarına, malzemelerine, boyutlarına, hassasiyetlerine vb. Birçok farklı türe bölünebilir ve hatta hafif bir değişiklik bile yatak kategorisini farklı kılacaktır. Sızdırmazlık yöntemine göre, açık yataklara, korumalı yataklara ve kapalı yataklara bölünebilirler.

Bu makalede, LNB yatağı, korumalı rulmanların ve mühürlü yatakların belirli bilgilerini keşfedecektir, benzerliklerini, farklılıklarını ve ilgili uygulamalarını vb. Analiz eder ve kullanıcıların doğru rulmanları daha iyi seçmelerine yardımcı olmayı bekler.

Korumalı yatak nedir?

Kalıcı rulmanlar, bir tarafta metal toz kapakları (sonek kodu genellikle z) veya her iki tarafın (sonek kodu genellikle ZZ'dir), rulmanın dışının dışına olan rulmanlardır 608zz. Bu kalkanlar esas olarak nispeten büyük yabancı nesnelerin yatağa girmesini önlemek için kullanılır. Kalkanlar yatağın dış halkasına sabitlenmiştir. Aralarında küçük bir boşluk olan iç halka ile doğrudan temas halinde değildirler, böylece korumalı rulmanlar daha az sürtünme ve daha az enerji kaybı ile çalışır ve genel kontaminasyon ve yüksek hızların gerekli olduğu uygulamalarda kullanılabilir. Korumalı rulmanlar, rulmanda yağ tutmaya yardımcı olur, ancak bazı yağlayıcıların kaçmasına izin verir.

Korumalı rulmanlar için ortak Z ve ZZ eklerine ek olarak, farklı üreticilerin ve markaların kendi son ek atamaları vardır, eğer insanlar bilmek istiyorlarsa, üretici mühendisiyle sorgulayabilir veya kataloglarını kontrol edebilirler.

Mühürlü yatak nedir?

1. Mühürlü yatak tanımı

Kapalı yataklar, yatağın dış kısmının bir (son ek (genellikle Rs) veya her ikisi (sonek (genellikle 2Rs) tarafında metalik olmayan contalı rulmanlardır, örneğin 6203 2RS . Bu contalar genellikle sadece küçük kirletici parçacıklarının girişini etkili bir şekilde önlemekle kalmayıp, aynı zamanda yağlayıcıyı yatakta tutan ve yağ sızıntısını etkili bir şekilde önleyen sıkı bir bariyer oluşturan kauçuk veya plastik malzemelerden yapılır. Kapalı yataklar, tamamlayıcı yağlama veya düzenli bakım gerektirmeyen kendi kendine sızan yataklardır. Paslamayı önlemek ve yağlayıcının yıkanmamasını sağlamak için enkaz, parçacıklar ve nemin yatağa girmesini önlerler. Tabii ki, mühürlü yatakların dezavantajları vardır, örneğin, temaslı kapalı yataklar, iç ve dış halkalarla temas etmek, hızları sınırlamak ve kullanım sırasında daha fazla aşınmaya neden olmaktan sürtünme nedeniyle daha fazla ısı üretebilir; Ve kauçuk gibi malzemelerden yapıldıkları için, yüksek sıcaklık koşulları altında eriyebilirler.

2. Mühürlü yatak sınıflandırması

Mühürlü yataklar genellikle temas tipine ve temassız tipe bölünebilir. Benzer şekilde, ortak R'lere ek olarak kapalı yatakların sonek ve 2R'lere ek olarak, farklı üreticiler ve markalar da ilgili sonek kodlarının farklı sızdırmazlık yapıları oluşturur, belirli kodun üreticinin mühendisine veya ürün kılavuzuna danışması gerekir.

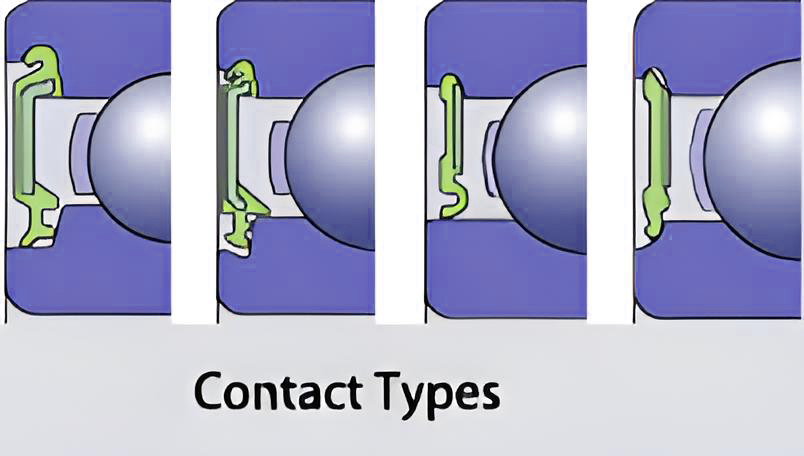

(1) Kontak tipi kapalı yatak

Temas contası, yatak sızdırmazlığı halkası ile şaft veya muhafaza arasında doğrudan temas bulunan bir conta yöntemini ifade eder. İyi bir sızdırmazlık performansına sahiptir, yağlayıcı sızıntısını ve dış tozu, sıvı içine, sert ortamlarda yüksek kirliliğe uygun etkili bir şekilde önleyebilir. Ancak sınırlı hız, sürtünme ısı artışı, aşınma ve yıpranma gibi sınırlamaları da vardır.

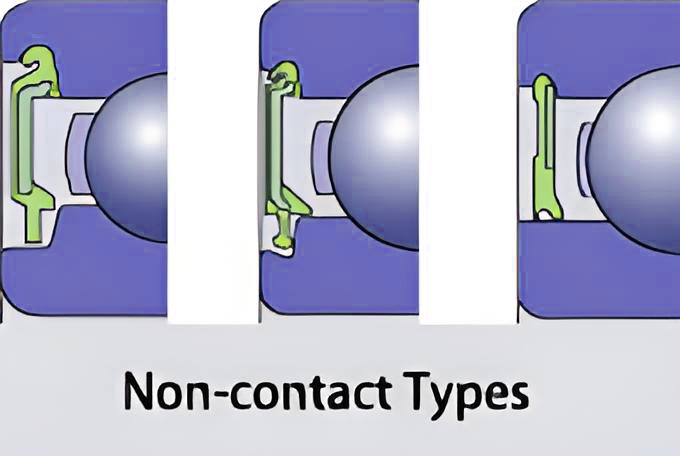

(2) temassız kapalı yatak

Temassız kapalı yatakların şekli, toz kapağı yataklarına benzer, conta ve çalışma yüzeyi arasında küçük bir boşluğa sahiptirler ve çalışırken karşılık gelen dönen parçalarla temas etmeyecektir. Temassız kapalı yataklar sürtünmeyi ve aşınmayı azaltır ve bazı yüksek hızlı uygulamalar için uygundur. Bununla birlikte, yine, temassız kapalı yatakların zayıf bir sızdırmazlık etkisi vardır ve yüksek seviyelerde ince parçacık kontaminasyonu olan ortamlar için uygun değildir.

Bu makalede, tartışılan ve karşılaştırılan kapalı rulmanlar temas türleridir.

Korumalı rulmanlar vs kapalı rulmanlar

1. Korumalı yatak ve mühürlü rulmanlar ortak

(1) Korumalı yatak ve kapalı yatak, üretim maliyetinde açık yataktan daha pahalı, kapalı tipte yatağa aittir.

(2) Korumalı yatak ve kapalı yatak, yağlayıcının yataktan sızmasını önlemek ve toz ve diğer dış kirleticilerin rulmana girişini önlemek için kullanılır.

(3) Korumalı yatak ve kapalı yatak, etkili sızdırmazlık yoluyla yatağın güvenilirliğini ve hizmet ömrünü geliştirebilir.

(4) Bakım açısından, korumalı ve kapalı yataklar açık yataklardan daha uygun olacaktır, çünkü contalar toz ve safsızlıkların saldırısını etkili bir şekilde bloke edebilir, böylece yatağın iç kısmına verilen hasarı azaltabilir.

2. Farklı korumalı yatak ve kapalı yatak

Öğe	Korumalı rulmanlar	Kapalı rulmanlar
Malzeme	Metal malzemeler	Kauçuk veya plastik gibi elastik malzemeler vb.
Yapı	Basit, basma veya kaynak ile yatağın dış halkasına sabit sabit	Çeşitli şekiller, O-rings, U-Rings, V-Rings vb. Olabilir rulmanın iç veya dış halkasına monte edilmiş
Yatağa giren kirletici maddelerin önlenmesi	İyi , büyük parçacıkların ve tozun yatağa girmesini önleyebilir	Çok iyi kirleticilerin girmesini etkili bir şekilde önleyebilir
Rulmana giren nemin önlenmesi	HAYIR	Evet
Gres sızıntısının önlenmesi	HAYIR	Evet
Sürtünme	Daha düşük	Daha yüksek
Yüksek sıcaklık direnci	Yüksek	Daha düşük
Korozyon direnci	Daha iyi	Daha kötüsü
Hız	Daha yüksek dönme hızı	Biraz daha düşük çalışma hızı
Servis ömrü	Kontamine ortamlarda daha kısa hizmet ömrü	Kontamine ortamlarda daha dayanıklı
Maliyet	Daha düşük	Daha yüksek
Uygulama senaryoları	Genel kontaminasyon ortamları, daha yüksek hız gereksinimleri	Daha yüksek kontaminasyon, düşük hızlı ağır yüklü sert ortamlar

Korumalı ve kapalı rulman uygulamaları

Genel olarak, korumalı ve kapalı yatakların ilgili avantaj ve dezavantajların yanı sıra uygulamalara da sahiptir. Korumalı yataklar, olağan kirlilik ve yüksek hızlarla çalışma ortamına uygulanabilir. Büyük partikül kirleticilerini ve tozunu etkili bir şekilde önleyebilirler, ancak sıvı suya ve yağlara karşı korumaları zayıftır. Mühürlü yataklar, daha yüksek kirlilik, düşük hız ve ağır yükler zorlu ortamlar için geçerli daha iyi sızdırmazlık performansına sahiptir. Bununla birlikte, çalışırken, sürtünme daha büyüktür, yüksek hızlı çalışmada meydana gelebilecek ısı ve yorgunluk üretir; Ayrıca, kauçuk ve plastik ve diğer metal olmayan malzemelerden yapılmış olduğundan, yüksek sıcaklıklarda ve korozyonda çalışmak uygun değildir.

İki tür rulmanın bazı tipik uygulamaları aşağıdaki gibidir:

1. Korumalı rulmanlar

(1) Elektrik Motorları: Bunlar biraz toz ve kir ile temas gerektirir, ancak bunlardan toplam korumaya ihtiyaç duymazlar.

(2) Fan ve üfleyiciler: Korumalı yataklar, kısmi hava akışının gerçekleşmesine izin verirken, en büyük boyutlu parçacıklar dışında hepsini dışarıda tutar.

(3) Robotik: Korumalı korumanın yeterli olduğu temassız ortamlar.

(4) Otomotiv: Biraz toz maruziyeti ile uğraşması gereken ancak tamamen kapatılması gerekmeyen parçalar.

2. Kapalı rulmanlar

(1) Otomobiller: Kir ve suyu önlemek için tamamen mühürlenmesi gereken kısımlarda bulunur.

(2) Ağır hizmet tipi ekipman: Konveyör sistemleri, ağır makineler vb. Gibi sert koşullara maruz kalan kullanımlar.

(3) Yiyecek ve içecek işleme: kontaminasyonu önlemek için temiz ortam.

(4) Tıbbi aletler: kontamine olmayan, temiz bir ortam gerektiren uygulama.

İki tür yatak türü, daha az bakım ve daha uzun ömür açısından aynı avantajlara sahiptir. Bununla birlikte, mühürlü veya korumalı rulmanların seçimi öncelikle amaçlanan kullanım ve çalışma ortamına dayanmaktadır. Seçilen her mühür ayrıca etkinliği ve servis edilebilirlik süresi açısından düzenli olarak kontrol edilmelidir.

Korumalı ve mühürlü rulman notları

1. Korumalı yatak

Hem çıkarılabilir hem de çıkarılamayan kalkan kapakları aşağıdaki gereksinimleri sağlamalıdır:

(1) operasyonda ayrılmalarına izin verilmez;

(2) kafesle temasa izin verilmez;

(3) hareketli halka ile temasa izin verilmez;

(4) Montaj yüksekliğini aşmayın.

(5) Çıkarılamayan toz kapağının, montajdan sonra rulman halkasını deforme etmesine izin verilmez.

2. Mühürlü yatak

(1) Yanlış yöne monte edilmemeli veya dudağa zarar vermemelidir. Dudakta 50μm veya daha fazla bir yara izi önemli yağ sızıntısına neden olabilir.

(2) Zorla kurulumu önleyin. İçinde çekiçlemek yerine, önce contayı koltuk deliğine bastırmak için özel bir araç kullanın ve daha sonra dudağı spline parçasından korumak için basit bir silindir kullanın. Kurulumdan önce, kurulumu kolaylaştırmak ve ilk işlem sırasında yanıkları önlemek için dudağa biraz yağlayıcı uygulayın ve temizlemeye dikkat edin.

(3) Aşırı kullanımı önleyin ve zamanında yeni bir mühür ile değiştirilmelidir. Dinamik contanın kauçuk contası genel olarak 3000 ila 5000 saatlik bir servis ömrü vardır.

(4) Conta halkası boyutunun değiştirilmesi tutarlı olmalıdır. Kesinlikle kılavuzun gereksinimlerine göre, aynı boyutta mühür.

(5) Yeni contalar kullanırken, küçük deliklerin, çıkıntıların, çatlakların ve olukların ve diğer kusurların yokluğunu belirlemek için yüzey kalitesini dikkatlice kontrol edin ve kullanımdan önce yeterli esnekliğe sahip olun.

(6) Takıldığında, hidrolik sistem parçalarını açmak için kesinlikle temizlenmelidir, parmakların metal keskin kenarlarının çizilmesini önlemek için özel araçlar kullanmak en iyisidir.

(7) Contayı değiştirirken, mühür oluğunu kesinlikle kontrol etmeliyiz, kiri çıkarmalı ve oluğun tabanını cilalaymalıyız.

(8) Yağ sızıntısına neden olan hasarı önlemek için, düzenlemelere uygun olarak çalıştırılmalı ve aynı zamanda uzun süre aşırı yüklenemez veya makine nispeten sert bir ortama yerleştirilir.

SSS

1. Hangisi daha iyi - korumalı rulmanlar mı yoksa kapalı rulmanlar mı?

Bir yatakta kullanılan sızdırmazlık türü büyük ölçüde uygulama ortamına ve çalışma koşullarına bağlıdır.

Korumalı şaftlar dış halkaya monte edilir ve iç halkayla temas etmez, düşük sürtünme ve daha az ısı üretir. Sonuç olarak, korumalı rulmanlar daha yüksek hızlara izin verir, ancak yatağa giren büyük kirletici maddelere karşı sınırlı koruma sağlarlar.

Öte yandan, temaslı bir kapalı yatak, kontaminasyon ve gres tutmaya karşı daha iyi koruma sağlar ve küçük kirleticilere ek olarak nemin yatağa girmesini önler. Bununla birlikte, kapalı yatakların contaları yatağın iç ve dış halkalarıyla temas ettiği için, çalışma sırasında daha fazla sürtünme üretirler ve bu nedenle yüksek hızlı ortamlarda kullanılamazlar ve contalar genellikle kauçuk veya plastikten yapıldığı için, kapalı yataklar genellikle yüksek sıcaklık ortamları için uygun değildir.

2. Mühürlü yatakların ve korumalı rulmanların maliyeti ve bakımı

Satın alma maliyeti açısından, kapalı rulmanlar korumalı rulmanlardan biraz daha pahalıdır. Bunun nedeni, kauçuk contaların metal kalkanlardan daha karmaşık olması ve farklı şekilde kurulmalarıdır.

Bununla birlikte, çok fazla kontaminasyon ve su ile temas bulunan ortamlarda, korumalı rulmanlar hızlı bir şekilde başarısız olabilir ve değiştirme için ek maliyetler gerektirebilir.

3. Korumalı ve mühürlü yataklar yağlama gerektirir mi?

Korumalı ve kapalı yataklar beklenen servis ömründen daha uzun süren bir seviyeye kadar yağlandığından genellikle hiçbir yağlama gerekmez. Bununla birlikte, özel ortamlarda, periyodik inceleme ve bakım hala gerekebilir.

4. Mühürlü ve korumalı rulmanların hizmet ömrünü nasıl değerlendirir?

Mühürlü ve korumalı rulmanların servis ömrü genellikle yük, hız, sıcaklık, endüstriyel ortam ve yağlama koşulu gibi faktörlerden etkilenir. Düzenli inceleme ve bakım, hizmet ömrünü periyodik olarak genişletmeye ve gerektiğinde değiştirmeye veya onarmaya yardımcı olabilir.
