Çapraz silindir yatakları

Çapraz silindir yatakları, merkezi özelliği silindirlerin çapraz düzenlemesi olan özel olarak tasarlanmış hassas yuvarlanma rulmanlarıdır. Çapraz silindir yataklarının yuvarlanan elemanları, V-şekilli olukların yarış yollarında 90 ° 'lik bir açıda düzenlenen ve aynı zamanda radyal, eksenel ve eğik anlar gibi çok yönlü kuvvetlere dayanmalarını sağlayan silindirik silindirlerden yapılmıştır, bu da onlara yüksek kurulu ve yüksek rigidite uygulama senaryolarında bariz bir avantaj sağlar. Geleneksel rulmanlarla karşılaştırıldığında, entegre tasarımı, kombinasyon halinde kullanılabilecek birden fazla rulman türünün ihtiyacını ortadan kaldırır, bu da onu özellikle alanın sınırlı olduğu ancak hassasiyetin kritik olduğu endüstriyel senaryolar için uygun hale getirir.

LNB Rulmanları, çok çeşitli yüksek kaliteli, rekabetçi fiyatlı çapraz silindir yatakları sunar ve belirli müşteri taleplerini karşılamak için özel seçenekler sunabilir.

RB çapraz silindir yatakları

Yeniden çapraz silindir yatakları

RA çapraz silindir yatakları

Ru çapraz silindir yatakları

CRBH çapraz silindir rulmanları

CRBT çapraz silindir yatakları

CRBC çapraz silindir rulmanları

1. nedir Çapraz silindir yatağı ?

Çapraz silindir yatakları, 90 derecelik bir geçişte dikey bir yapıya sahip iki sıra silindir olan hassas rulmanlardır. Özel yapısal konfigürasyonları nedeniyle, radyal, eksenel ve eğik anları ve diğer kompozit yükleri aynı anda destekleyebilirler. Çapraz silindir yatakları genellikle bir iç halkadan, bir dış halkadan, bir kafesten ve silindirlerin çapraz düzenlemesinden oluşur ve silindirler, yük eşit olarak dağıtılacak şekilde bir izolasyon bloğu veya bir kafes vasıtasıyla birbirinden belirli bir mesafede tutulur. Silindirlerin çapraz düzenlemesi nedeniyle, yatağın sertliği ve yük taşıma kapasitesi önemli ölçüde artar, ancak çapraz silindir yatağını üretme işlemi karmaşıktır ve silindirlerin ve yarış yollarının temas hassasiyeti ve yüzey kalitesi sağlamak için yüksek mukavemetli yatak çeliğinin ve hassas işleme kullanılmasını gerektirir.

2. İtme Yatak Türleri

(1) RB çapraz silindir yatakları

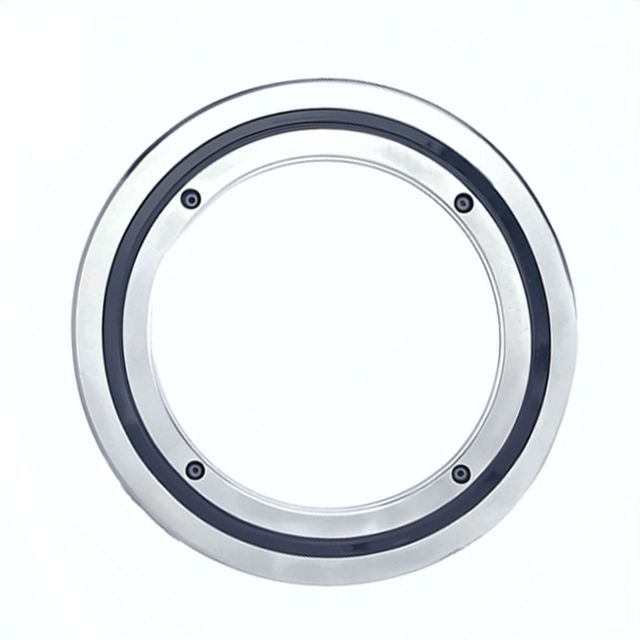

RB tipi standart tip çapraz silindir yataklarına aittir, dış halka iki parçaya ayrılır, kullanım veya montaj sırasında ayrılmasını önlemek için kolay kullanım için vidalarla sabitlenir. RB çapraz silindir yatakları, yüksek hassasiyet, yüksek sertlik, kompakt yapı, yüksek hız vb. Avantajlarına sahiptir.

(2) Çapraz silindir yatakları

RE çapraz silindir yatağı RB tipine benzer, ancak dış halkanın yüksek dönme doğruluğunu gerektiren uygulamalar için tasarlanmış bölünmüş bir iç halka ve tek parça dış halkadır. RE serisi, RE (açık tip) ve RE ... UU (Double Seal) olmak üzere iki inşaat tipinde mevcuttur. Yeniden çapraz silindir yatakları, kompakt yapı, yüksek yük taşıma kapasitesi, yüksek hassasiyet, yüksek sertlik, uzun ömür vb.

(3) RA çapraz silindir yatakları

RA çapraz silindir yatağı, bölünmüş iç ve dış halkaları olan ultra ince ve kompakt tasarımıyla karakterize edilen RB tipinin hafif bir versiyonudur. RA çapraz silindir yatakları, iç ve dış halkalar arasındaki yuvarlanma elemanlarının (silindir) yuvarlanması yoluyla dönme ve yük taşıyan kuvvetlerin iletimini sağlar. RA çapraz silindir yatakları, yüksek yük taşıma kapasitesi, yüksek sertlik, yüksek dönme hızları, kompakt yapı, hafif, yüksek hassasiyetli konumlandırma, vb.

(4) Ru çapraz silindir rulmanları

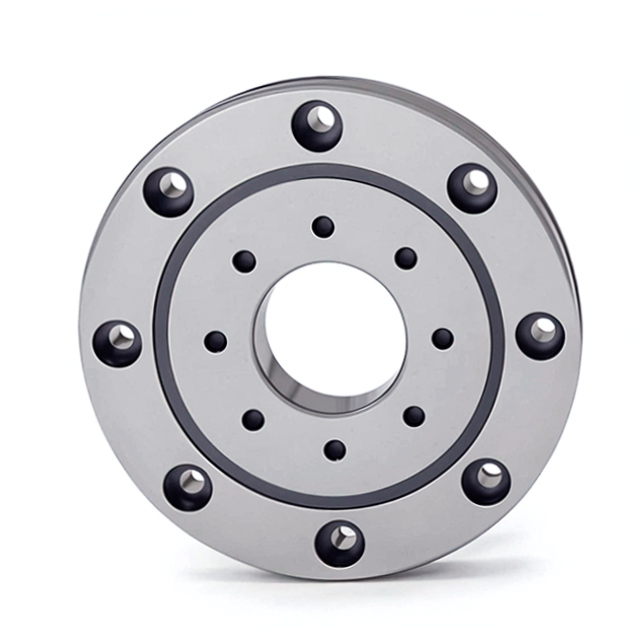

Ru çapraz silindir yatakları, hem iç hem de dış halkalarla entegre bir yapıya sahiptir. Ru çapraz silindir yatakları montaj delikleri ile işlenmiştir, bu nedenle ek sabitleme flanşları ve destek koltukları gerekmez. Ru çapraz silindir yatakları Ru (açık), Ru ... UU (çift kılıf) ve diğer yapı türlerinde mevcuttur. Ru çapraz silindir yatakları, yüksek hassasiyet, yüksek sertlik, yüksek hız, kompakt yapı, uzun kullanım ömrü vb.

(5) CRBH çapraz silindir yatakları

CRBH çapraz silindir yatakları, hem iç hem de dış halkalar bölünmemiş, dış ve iç halka dönüşü için uygun entegre bir yapıya sahiptir. Hem açık hem de çift taraflı sızdırmazlık yapılarına sahiptir. CRBH çapraz silindir yatakları, yüksek yük taşıma kapasitesi, yüksek sertlik, yüksek hassasiyet, kompakt yapı, uzun ömür vb.

(6) CRBT çapraz silindir yatakları

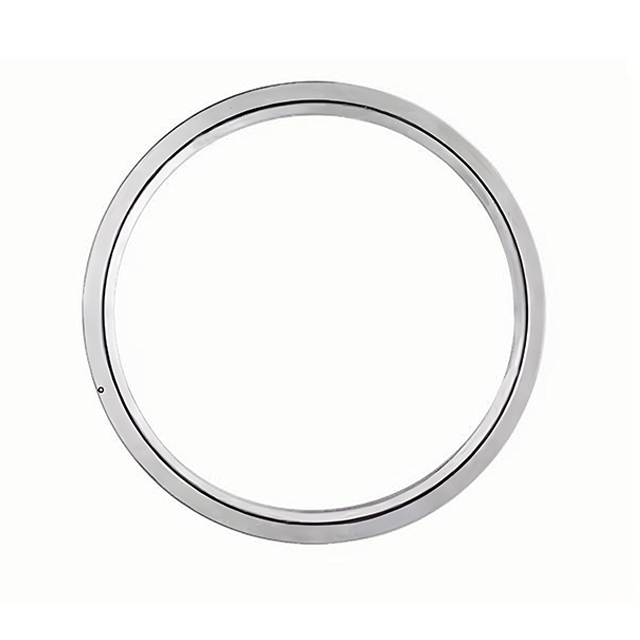

CRBT çapraz silindir yatakları, yüksek sertlik ve hassasiyeti korurken, CRB'lerin iç ve dış halkalarının sınırına kadar olan kalınlığını sınırlayan ultra ince tasarıma sahiptir. Bu tür çapraz silindir yatakları hafif ve çok kompakt yapısal tasarım için uygundur. CRBT çapraz silindir yatakları hafif, kompakt yapı, yüksek hassasiyet, yüksek sertlik vb. İle karakterizedir.

(7) CRBC çapraz silindir yatakları

CRBC çapraz silindir yatakları yapıdaki RB tipine benzer, dış halka ayrılabilir ve vidalarla sabitlenir.

3. Çapraz silindir yatak özellikleri

(1) Büyük yük taşıma kapasitesi: Çapraz silindir yataklarının çapraz silindirik silindirleri, izolasyon bloğundan 90 ° 'lik bir açıda V-şekilli oluğun yuvarlanma yüzeyine çapraz olarak yerleştirilir, böylece radyal yükler, eksenli yükler gibi çok yönlü yükleri destekleyebilir ve bireysel yükleme, bireysel yükler üzerinde yoğunlaşarak, genel olarak yüklenerek, bireysel yükleme, genel olarak artışı azaltarak, bireysel yükü azaltarlar.

(2) Kompakt tasarım, boşluk verimli: Tasarımların entegrasyonu yoluyla çoklu yatak kombinasyonları, çapraz silindir yatağı kullanan çözeltinin aksine, ek yatak kombinasyonu gerekliliğinden kaçının, böylece tüm cihaz yapısının alan kıt olduğunda koşullar için daha uygun hale gelmesini sağlar.

(3) Yüksek sertlik ve yüksek hassasiyet: Çapraz silindir yataklarının tasarımı, yatakların sertliğini önemli ölçüde artırır ve çalışma koşulları altında deformasyonu azaltır, böylece özellikle yüksek dönme doğruluğu ve stabilitesi gerektiren uygulamalar için uygun olan yüksek hassasiyetli dönme ve konumlandırma sağlar.

(4) Çeşitli montaj yöntemleri: Çeşitli modellere göre, çapraz silindir yatakları bölünmüş veya entegre yapıda olabilir ve bazı modellerin montaj delikleri vardır, bu da montaj işlemini basitleştirebilir ve montaj doğruluğunu artırabilir.

4. Çabini Silindir Yatakları Uygulaması

Çapraz silindir yatakları, küçük boyutları, yüksek sertlikleri, yüksek yük kapasitesi, yüksek dönme doğruluğu vb. Nedeniyle çok sayıda alanda yaygın olarak kullanılmaktadır. Aşağıdakiler ana uygulamalardır:

(1) Endüstriyel robotlar: silindir yatakları, robot döner eklemleri, bilekler, waistler vb. Gibi temel hareket parçalarında kullanılır

Çapraz . hassas takım tezgahları, döner tablolar, döner tablolar ve diğer anahtar bileşenler.

(3) Tıbbi ekipman: Çapraz silindir yatakları BT tarayıcılarında, manyetik rezonans (MRI) ekipmanlarında, cerrahinin robot eklemleri, endoskopik dönen mekanizmalar vb.

(4) Ölçüm ve optik aletler: Çapraz silindir yatakları, yüksek hassasiyetli teleskoplarda, astronomik teleskoplar azimut ekseni, lazer ölçüm cihazları, optik ölçüm ekipmanı, CMM döner tablosu, radar anteni, vb.

Yarı iletken ekipman: çapraz rulo kolu: çapraz silindir tablosu, fotolitografi makinesi, wefer transfer robotu, diğer önemli rotan tablolarda kullanılır.
