Guide des roulements à billes de contact angulaire

Les roulements à billes de contact angulaire sont une sorte de roulements largement utilisés dans les conditions de fonctionnement à grande vitesse et de haute précision, et leur structure unique leur permet de fonctionner de manière satisfaisante sous la charge axiale et radiale de roulement. Les roulements à billes de contact angulaires diffèrent des roulements à billes de rainure profonde ordinaires en ce qu'ils sont produits avec un angle de contact spécifique (généralement 15 °, 25 °, 40 °）, ce qui peut considérablement améliorer la capacité de chargement et la durée de vie de chargement et sont également très bien adaptées aux conditions d'application à grande vitesse et à haute charge.

Sélection de la droite Les roulements à billes de contact angulaire sont cruciaux pour le fonctionnement de la précision de l'équipement mécanique, et il a un effet direct sur la précision de travail, la stabilité et la fiabilité de l'équipement. Pour une compréhension et une utilisation plus approfondies des roulements à billes de contact angulaire, le roulement LNB introduira la définition, les types et les applications de contacts angulaires en détail pour référence et sélection des utilisateurs.

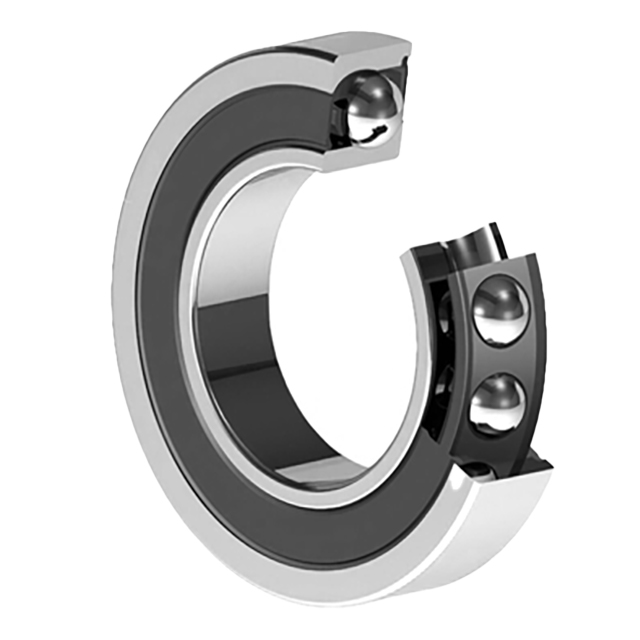

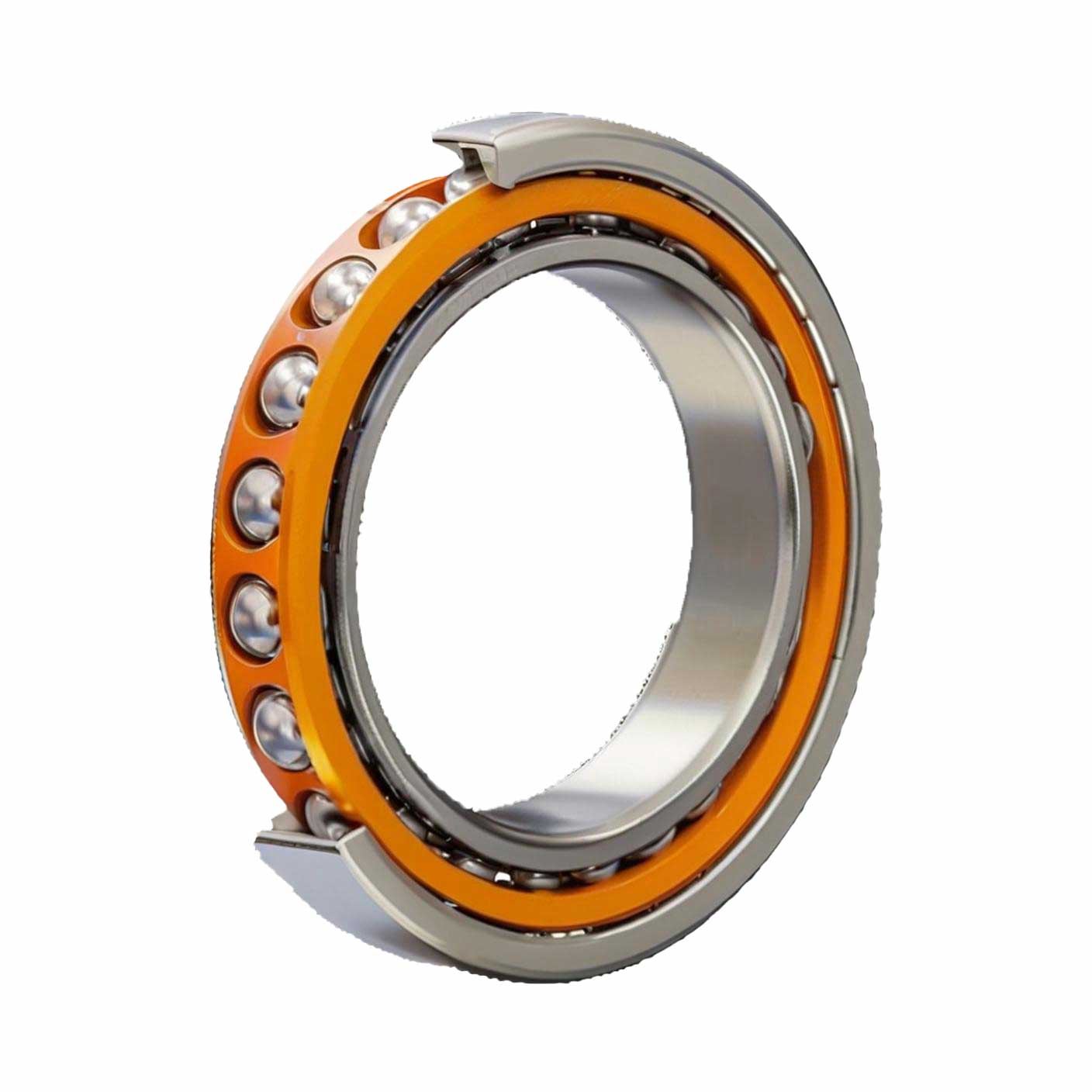

1. Signification du roulement à billes de contact angulaire

Les roulements à billes de contact angulaires sont des roulements roulants avec un angle de contact spécifique (généralement 15 ° -40 °) entre l'intérieur et

Les voies de course externes et l'élément de roulement (balles), dont la caractéristique centrale est que l'angle de contact donne aux roulements la possibilité de résister simultanément à des charges radiales et axiales combinées. L'angle de contact est déterminé par la conception asymétrique des voies de course intérieures et extérieures: la hauteur de l'épaule du chemin de course extérieur est réduite unilatéralement, et la courbure du chemin de course intérieur correspond au diamètre de la boule en acier, formant un chemin de transfert de charge stable. Plus l'angle de contact est grand, plus la proportion de roulement de charge axial est élevée et vice versa, le roulement de charge radial est principalement.

Les roulements à billes de contact angulaire nécessitent un montage directionnel et des configurations de combinaison courantes (telles que le dos à dos ou le tandem) peuvent optimiser l'adaptabilité de la charge multidirectionnelle, et leurs caractéristiques de contact ponctuel prennent en charge des vitesses de rotation élevées, mais elles doivent être appariées aux limites de charge et de vitesse.

2. Types de roulements à billes de contact angulaire

Les roulements à billes de contact angulaires peuvent être classés en de nombreux types en fonction de leur angle de contact, de leurs matériaux, de leurs numéros de rangs, etc. Chaque type de roulement a son propre champ de conception et de caractéristique et d'application unique.

Voici les classifications courantes des roulements à billes de contact angulaire:

2.1 Classification par angle de contact

Les roulements à billes de contact angulaire peuvent être généralement classés en 15 °, 25 ° et 40 ° selon les différents angles de contact. L'angle de contact se réfère au corps roulant (c.-à-d. La balle) et à la ligne de contact de l'anneau intérieur et extérieur entre l'angle, il a un impact important sur la capacité de roulement, la rigidité et les performances de course. La taille de l'angle de contact est directement liée à la capacité du roulement à résister à la charge axiale, plus l'angle de contact est grand, le roulement peut résister à la charge axiale est également plus grande, mais en même temps, la capacité de palier de charge radiale sera réduite. Le choix du bon angle de contact peut assurer le fonctionnement efficace de l'équipement dans des conditions de travail spécifiques.

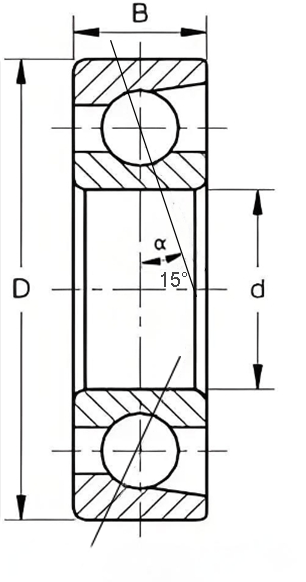

(1) 15 ° Roulements de billes de contact angulaire

15 ° Les roulements à billes de contact angulaires sont désignés avec le suffixe 'C ', comme 7008C , 7206C, etc. Ils ont un petit angle de contact et conviennent aux applications de charge axiale faible à moyenne. Avec un petit angle de contact, les roulements peuvent fournir des performances à grande vitesse et conviennent aux applications de charge axiale faible à moyenne. Il est caractérisé par la capacité de résister à une certaine charge axiale, tout en ayant une bonne rigidité radiale et une bonne précision, particulièrement adaptées aux occasions à grande vitesse et à faible charge, telles que les moteurs électriques, les instruments de précision, les exercices dentaires, les instruments de précision, etc.

15 ° Performance de roulement à billes de contact angulaire:

Charge radiale ★★★★ ☆

Port de charge axial ★★★ ☆☆

Vitesse ★★★★★

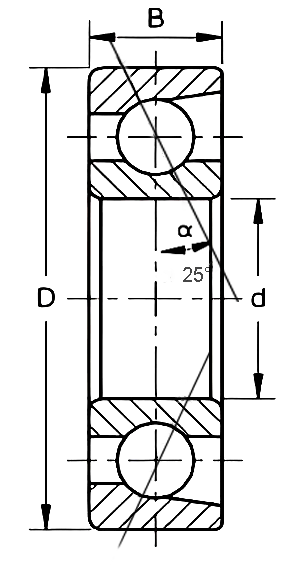

(2) Roulements à billes de contact angulaires de 25 °

Code de suffixe de roulement à billes de contacts angulaires de 25 ° pour 'ac ', tels que 7309AC, 7003AC, etc. Par rapport aux roulements à billes de contact angulaires à 15 °, la capacité de charge axiale de la bille de billes de 25 ° de 25 ° est plus forte et adaptée à des occasions de charge axiale plus grandes. L'angle de contact accru augmente la capacité de charge axiale du roulement, mais sa capacité de charge radiale est légèrement réduite. Habituellement, les roulements à billes de contact angulaires de 25 ° sont largement utilisés dans les machines avec une grande force axiale et une vitesse moyenne, telles que les broches de machine-outil, les boîtes de vitesses de voiture, les tambours de machine à laver, les pompes industrielles, les compresseurs, etc.

25 ° Performance de roulement à billes de contact angulaire:

Charge radiale ★★★ ☆☆

Charge axiale ★★★★ ☆

Vitesse ★★★ ☆☆

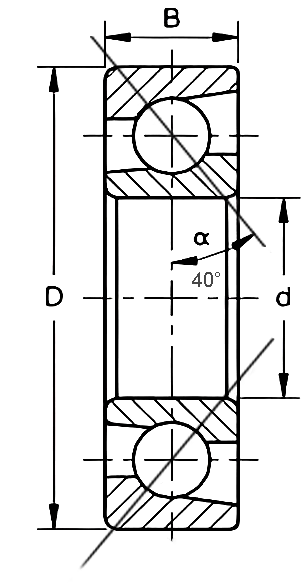

(3) 40 ° Roulements de billes de contact angulaire

Les roulements à billes de contact angulaires de 40 ° sont désignés avec le suffixe 'b ', par exemple 7205b, 7009b, etc. 40 ° Les roulements de billes de contact angulaires ont la capacité de transport axiale la plus forte des trois types de roulements de contact angulaire. En raison de l'angle de contact plus grand, ces roulements sont capables de résister aux forces axiales plus élevées et sont donc idéalement adaptées aux applications de charge axiale élevées. En règle générale, les roulements à billes de contact angulaires à 40 ° sont utilisés dans des applications qui transportent des charges axiales lourdes et des vitesses basse, telles que des platines à machine lourdes, des rails de guide de machines-outils lourds, des systèmes de tangage d'éoliennes, des équipements industriels lourds, etc.

25 ° Performance de roulement à billes de contact angulaire:

Charge radiale ★★ ☆☆☆

Charge axiale ★★★★★

Vitesse ★★ ☆☆☆

2.2 Classification par le nombre de lignes d'éléments roulants

Les roulements à billes de contact angulaire peuvent être divisés en roulements à billes de contact angulaires à rangée, des roulements à billes de contact angulaires à double rangée et des roulements à billes de contact angulaires multi-rangées en fonction de la différence du nombre de lignes d'éléments roulants, et différentes conception de lignes correspondent à la différenciation de la capacité de charge et des scénarios d'application.

(1) roulement à billes de contact angulaire à une seule rangée

Les roulements à billes de contact angulaire à une seule rangée sont le type le plus courant, généralement utilisé pour transporter une charge axiale unidirectionnelle. En tant que forme de structure la plus élémentaire, le roulement à billes de contact angulaire à une seule rangée se compose d'un groupe de boules en acier, d'anneaux intérieurs et extérieurs et de composition en cage, qui peut résister à une certaine charge axiale et une petite charge radiale.

Caractéristiques du noyau de roulement à billes de contact à une seule rangée: Structure simple, installation flexible. Ne peut résister qu'à la charge axiale à direction unique, la force inverse doit être appariée. Les performances à grande vitesse et la perte de friction sont faibles.

Les roulements à billes de contact angulaire à une seule rangée sont largement utilisés dans le fonctionnement à grande vitesse et les occasions nécessitant une haute précision, telles que les outils électriques, les instruments de précision, les pôles de roues automobiles, etc.

(2) roulement à billes de contact angulaire à double rangée

Les roulements à billes de contact angulaire à double rangée ont deux rangées de corps roulants, par rapport aux roulements à billes de contact angulaire à une seule rangée, sa structure est plus complexe, les exigences d'espace d'installation sont plus grandes et la capacité de chargement est plus forte.

Roulements de billes de contact angulaires à double rangée: Roulement bidirectionnel: L'angle de contact est distribué symétriquement et peut résoudre que la rigidité des charges axiales bidirectionnelles: la rigidité radiale par rapport aux augmentations à une seule rangée de 40 à 60% préchargement réglable: la performance de relève peut être optimisée en ajustant la précharge.

Les roulements à billes de contact angulaires à double rangée conviennent aux applications qui nécessitent de grandes charges axiales et sont largement utilisées dans les broches de machine-outil, les moyeux de roue automobile, l'équipement aérospatial et d'autres champs.

(3) Contact à quatre points Roueur à billes de contact

Les roulements à billes de contact angulaires de contact à quatre points sont un type de roulement divisé, qui peut également être décrit comme un ensemble de roulements à billes de contact angulaires à ligne unique qui peuvent résister aux charges axiales bidirectionnelles. Sa conception permet à chaque corps roulant (balle) et les anneaux intérieurs et extérieurs ont quatre points de contact, peuvent résister à la charge axiale de l'une des charges radiales, et par rapport aux roulements à double rangée, les roulements à billes de contact angulaires de contact à quatre points prennent l'espace axial sont considérablement réduits.

Contact à quatre points Roulements de billes de contact Angular Caractéristiques du noyau: Structure séparable, un seul roulement peut remplacer la combinaison avant ou le dos de dos de roulements à billes de contact angulaires; Peut résister à la charge radiale, charge axiale bidirectionnelle, peut limiter le déplacement axial dans les deux directions; Par rapport aux autres roulements à billes, lorsque le dégagement radial est le même, le dégagement axial est plus petit et la vitesse limite est plus élevée; Capacité de chargement radiale plus élevée, profession d'espace SSMaller.

Les roulements à billes de contact angulaires de contact à quatre points ont une forte capacité de charge axiale et une meilleure capacité de chargement radial, et ont une capacité d'espace pour exigences plus petite, en particulier adaptée à une vitesse à grande vitesse, à une haute précision et à un environnement de charge élevée, tels que les robots industriels, les générateurs aérospatiaux, les broches de l'outil de machine, etc.

2.3 Classification par méthode appariée

Selon la méthode d'appariement, les roulements à billes de contact angulaire peuvent être divisés en dos à dos (db roulements à billes de contact angulaire), en face à face (roulements à billes de contact angulaire de type DF), en tandem (roulements à billes de contact angulaire de type DT) et à d'autres roulements à billes de contact angulaire tels que la connexion parallèle, etc.

(1) Roueur à billes de contact angulaire consécutif (type de base de données)

Caractéristiques de la structure:

Deux roulements de contacts angulaires à une seule rangée Boule à bille externe Face large (arrière) Montage relatif, O 'Type, sa ligne d'angle de contact sera le long de la direction de l'axe rotatif de diffusion, les deux direction du cercle extérieur de la bille de contacts angulaires sont également opposées et la direction du cercle intérieur du port est également opposée.

Performance:

Peut bien résister à la force de charge axiale bidirectionnelle et à certaines performances de moment anti-détrui; La durée est grande, avec une rigidité élevée et une forte capacité anti-déformation

Occasions applicables:

Couramment utilisé dans des scènes nécessitant une rigidité élevée et un anti-moment, telles que les broches de machine-outil, les boîtes de vitesses, les tables rotatives et l'équipement métallurgique.

(2) Boule à billes de contact angulaire en face à face (type DF)

Caractéristiques structurelles:

Deux roulements à billes de contact angulaires à une seule rangée avec un montage relatif à l'extrémité étroite de l'anneau extérieur (avant), la disposition de type x ', la ligne d'angle de contact convergera dans le sens de l'axe rotatif, en raison de sa rigidité angulaire plus petite, peut donc augmenter efficacement la précharge.

Performance:

Span plus petite, légèrement moins rigide que l'appariement consécutif; Une meilleure adaptation à l'expansion thermique de l'arbre (déplacement axial autorisé).

Occasions applicables:

Convient pour les applications où des charges axiales plus petites doivent être transportées, où l'espace est compact et où la précharge est ajustée ou une expansion axiale est compensée. Telles que les roues automobiles, les pompes, les robots industriels, les outils électriques et les environnements à haute température ou à arbre long.

(3) Roueur à billes de contact angulaire en tandem (type DT)

Caractéristiques structurelles:

Deux roulements à billes de contact angulaire à une seule rangée Deux roulements à l'extrémité large vers la même configuration de direction (tandem), 'T ' Type, sa ligne d'angle de contact est dans un état parallèle, à partir de la force de charge radiale et axiale peut être un partage uniforme. Ils sont généralement montés en face de l'autre aux deux extrémités de la machine pour équilibrer et limiter la stabilité axiale.

Performance:

Tesative principalement les forces de charge axiales uniques, la capacité de charge de charge augmente de façon exponentielle. Ne peut pas résister à des moments inclinables, il faut être utilisé avec d'autres roulements.

Occasions applicables:

Principalement utilisé dans la nécessité de résister à de grandes occasions de force axiale à sens unique, telles que les pompes centrifuges, les broches de ventilateur, les moteurs à grande vitesse, les machines marines, etc.

(4) Autres méthodes de correspondance

Les roulements à billes de contact angulaire ont d'autres méthodes d'appariement telles que le triple appariement, l'appariement quadruple, etc., pour faire face à la charge extrême, à une rigidité élevée ou à des conditions de travail complexes de la configuration spéciale, à la combinaison de flexible et diversifiée, selon les besoins réels de la conception.

2.4 Classification par matériel

Selon le matériau d'origine, les roulements à billes de contact angulaire peuvent être divisés en roulements à billes de contact angulaires en acier en acier, roulements à billes de contact angulaires en acier inoxydable, roulements à billes de contact angulaire en céramique et ainsi de suite.

(1) Roulements à billes de contact angulaire normal en acier normal

Les roulements à billes de contact angulaire en acier sont généralement fabriqués à partir de matériaux en acier chromant chromé à haute teneur en carbone (tels que GCR15 ou AISI 52100 en acier, etc.) et conviennent à la plupart des applications industrielles conventionnelles. L'acier portant chromé à haute teneur en carbone est transformé en roulements à travers un processus de traitement thermique (extinction + trempage à basse température), qui a une dureté élevée, une résistance à l'usure et une capacité de chargement élevée.

Avantages:

Processus de fabrication à faible coût et mature, excellentes propriétés mécaniques complètes.

Inconvénients:

Facile à rouiller et mauvaise résistance à la corrosion, limitations de performances à haute température (dans la dégradation des performances de l'environnement à haute température), une densité élevée (affecte la force centrifuge à grande vitesse)

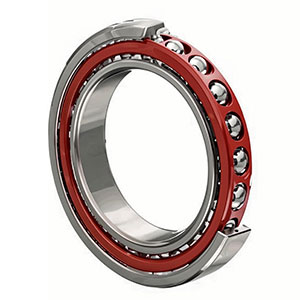

(2) Roulements à billes de contact angulaire en acier inoxydable

Les roulements à billes de contact angulaires en acier inoxydable sont généralement en acier inoxydable (tels que la martensitique en acier inoxydable AISI 440C ou AISI en acier inoxydable austénitique, AISI, AISI316, etc.), qui a une excellente résistance à la corrosion et une bonne résistance à l'oxydation, adaptées aux applications qui nécessitent une exposition à long terme à l'humidité et aux chimiques. D'une manière générale, le processus de traitement thermique des matériaux en acier inoxydable, de l'acier inoxydable martensitique nécessite une extinction + une température à basse température et une dureté élevée; L'acier inoxydable austénitique n'est pas magnétique mais a une dureté plus faible.

Avantages:

Fort résistance de la rouille, stabilité à haute température, certains types sont non magnétiques, applicables à l'environnement sévère général.

Inconvénients:

Capacité plus élevée, légèrement inférieure à une capacité de charge (en particulier en acier inoxydable austénitique).

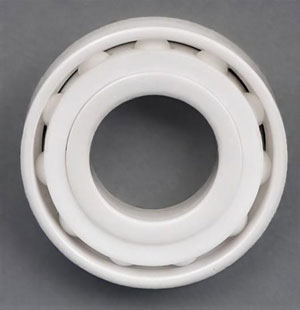

(3) roulements à billes de contact angulaire en céramique

Les roulements à billes de contact angulaire en céramique sont faits de matériaux en céramique, tels que le nitrure de silicium (Si₃n₄) ou l'oxyde de zirconium (zro₂), etc. Ils conviennent à des environnements à haute vitesse, à haute précision et à des environnements extrêmes (par exemple, à haute température, à basse température et chimiquement corrosifs, etc.).

Avantages:

Léger, frottement faible, vitesse limite élevée, résistance à la corrosion, résistance à haute température, résistance à l'abrasion, résistance à la rouille, isolation électrique, longue durée de vie, lubrification, etc.

Inconvénients:

Coût élevé, cassant (mauvaise résistance à la charge d'impact), processus de fabrication complexe.

3. Boulonnets de bille de contact angulaire Avantages et inconvénients

En tant que l'un des roulements communs, les roulements à billes de contact angulaire sont largement utilisés dans divers domaines en raison de leurs avantages, mais ils ont également certaines limites. Comprendre les avantages et les inconvénients des roulements à billes de contact angulaire peut aider les utilisateurs à peser soigneusement les performances, le coût et l'entretien, et mieux choisir le bon roulement.

3.1 Avantages du roulement à billes de contact angulaire

(1) Capacité de charge combinée

Les roulements à billes de contact angulaire peuvent résister à la charge radiale et à la charge axiale en même temps, en particulier les performances de charge axiale sont exceptionnelles. La conception de l'angle de contact (généralement 15 ° ~ 40 °) améliore considérablement la capacité de charge axiale.

(2) à grande vitesse

En raison de la surface de contact est petite, le frottement du corps roulant est petit, de sorte que le roulement à billes de contact angulaire peut s'adapter aux besoins de l'opération à grande vitesse mais doit prêter attention à la lubrification et à la dissipation thermique.

(3) Soutenir la charge inverse

Plusieurs roulements à billes de contact angulaire ont un arrangement flexible, peuvent réaliser le support efficace de la charge inverse. Tels que les arrangements consécutifs (DB), face à face (DF) ou en tandem (DT), pour s'adapter à différentes directions de charge et aux exigences de rigidité.

(4) haute précision et rigidité

Grâce au réglage de la précharge (précharge axiale) peut améliorer la rigidité du roulement et la précision de la rotation, peut être utilisé dans des équipements mécaniques de haute précision, tels que la broche de la machine-outil, les joints de robot, les outils électriques, etc.

(5) une durée de vie compacte et longue

Une conception relativement simple est facile à entretenir, dans de bonnes conditions de lubrification, une longue durée de vie, couramment utilisée dans les pompes, les compresseurs et autres équipements industriels.

3.2 Inconvénients de roulements à billes de contact angulaire

(1) un coût plus élevé

Par rapport aux roulements à billes de rainure profonde, les roulements à billes de contact angulaire nécessitent des processus de fabrication et des matériaux plus élevés, et le coût augmente davantage lorsqu'il est utilisé en paires, ce qui peut limiter leur application dans l'équipement à faible coût.

(2) distribution de charge inégale

Dans le cas des roulements à billes de contact angulaire à une seule rangée, ne peut résister qu'à la charge axiale unidirectionnelle et doit être installée par paires (augmenter le coût et la complexité) pour réaliser le roulement bidirectionnel, tel que le moyeu de roue automobile dans l'application.

(3) Installation et réglage compliqués

Ajustement de précharge du roulement à billes de contact angulaire nécessite une technologie professionnelle, une mauvaise installation est facile à conduire à une surchauffe ou à l'usure, affectant sa durée de vie et ses performances.

(4) Capacité de chargement radiale limitée

Bien que les roulements à billes de contact angulaires puissent résister à une certaine charge radiale, mais par rapport aux roulements à billes de rainure profonde, sa capacité de transport de charge radiale est plus faible et ne s'applique pas sur une grande scène de charge radiale pure radiale de machines.

(5) sensible au désalignement

Une légère déformation ou désalignement de l'arbre ou du trou de siège est facile à déclencher la concentration de stress, conduisant à une défaillance précoce et doit être strictement aligné, comme la boîte de vitesses d'éoliennes dans les exigences strictes.

4. Applications de roulement à billes de contact angulaire

Les roulements à billes de contact angulaire sont largement utilisés dans les systèmes mécaniques nécessitant un contrôle précis, un fonctionnement à grande vitesse ou des forces bidirectionnelles en raison de leur capacité à grande vitesse, de leur rigidité élevée et de leur capacité à supporter des charges combinées (radial + axial). Les domaines d'application typiques et les scénarios spécifiques sont répertoriés ci-dessous:

4.1 broches de la machine-outil

Les roulements de broche de la machine-outil nécessitent une haute précision, une grande vitesse et une grande charge axiale, tandis que les roulements à billes de contact angulaire peuvent résister à la force de coupe radiale et axiale sous rotation à grande vitesse par couple, et en même temps améliorer la rigidité par précharge pour assurer une précision d'usinage, largement utilisée dans les tours, les machines à mouler, les machines de broyage et les autres unités de neceau.

4.2 Industrie automobile

Dans les moyeux de roues automobiles, les transmissions, les moteurs et autres composants, les roulements à billes de contact angulaires sont généralement utilisés pour résister à de grandes charges axiales, en particulier dans les applications nécessitant des mouvements de précision et des vitesses élevées.

(1) Roulements du moyeu de roue: Monté en paires consécutives (DB) pour résister aux charges radiales sur les roues et les forces axiales bidirectionnelles dans les virages.

(2) Boîtes de vitesses: Prise en charge les arbres de vitesse à grande vitesse et résister à la poussée axiale générée par le maillage des engrenages.

(3) Machine moteur automobile: support de rotor de moteur à grande vitesse, résistance à haute température et conception de frottement faible.

4.3 aérospatial

Les roulements à billes de contact angulaire peuvent maintenir un fonctionnement de haute précision à haute charge et sont donc largement appliqués aux équipements aérospatiaux tels que les moteurs de turbine, les turbines à gaz / compresseurs centrifuges et les systèmes de guidage.

4.4 Robotiques et outils électriques

(1) Robotique:

Les roulements à billes de contact angulaire peuvent être utilisés dans les joints de robot industriel pour fournir une rigidité élevée et un contrôle précis du mouvement par le tandem (DT) ou un montage consécutif (DB), par exemple, l'articulation du poignet robotique à six axes, qui peut résister à des moments multidirectionnels.

(2) Outils électriques:

Les roulements à billes de contact angulaire dans les outils électriques (par exemple, le forage électrique et le tournevis électrique), peuvent fournir un support stable à grande vitesse et maintenir des charges axiales avec la garantie de faible frottement.

4.5 Industrie lourde et énergie

Dans l'énergie et l'industrie lourde, les roulements à billes de contact angulaire sont largement utilisés dans les boîtes de vitesses d'éoliennes, les pompes, les compresseurs, etc. en raison de leurs caractéristiques structurelles et de divers arrangements.

4.6 Instruments de précision

Les roulements à billes de contact angulaire fournissent un support à faible friction et de haute précision dans l'équipement nécessitant une rotation de haute précision, tels que l'équipement optique (table rotative de précision, les miroirs rotatifs dans un coupe-laser), les scanners laser, l'équipement de mesure de précision, etc.

5. Tableau de taille de roulement à billes de contact angulaire

Les roulements à billes de contact angulaire à une seule rangée sont le type le plus courant de roulements à billes de contact angulaire. Ils se composent d'une seule rangée de boules en acier et de bagues intérieures et extérieures. Ils ont une conception d'angle de contact (généralement 15 °, 25 °, 40 °, etc.) et ne peuvent supporter que des charges axiales dans une seule direction. Ils sont souvent utilisés dans les broches de machine-outil, les arbres de pompe, l'équipement d'automatisation, les instruments de précision et autres champs qui ont des exigences élevées pour la précision et la vitesse élevée.

Il convient de noter que lors de l'utilisation des roulements à billes de contact angulaire seuls, la direction de charge doit être strictement limitée; La précharge axiale doit être assurée lors de l'installation pour éviter une clairance interne excessive.

Comme il y a trop de types de roulements à billes de contact angulaire, ici nous Le roulement LNB énumèrera d'abord le tableau des tailles des roulements à billes de contact angulaire à une seule rangée, et d'autres types de cartes de taille des roulements à billes de contact angulaires seront en permanence mis à jour dans les blogs suivants.

Série 5.1 7000

Modèle	Taper	Dimension intérieure (mm)	Dimension extérieure (mm)	Largeur (mm)
7000	7000C; 7000AC; 7000b	10	26	8
7001	7001C; 7001AC; 7001b	12	28	8
7002	7002C; 7002AC; 7002b	15	32	9
7003	7003C; 7003AC; 7003b	17	35	10
7004	7004C; 7004AC; 7004b	20	42	12
7005	7005c; 7005AC; 7005b	25	47	12
7006	7006C; 7006AC; 7006b	30	55	13
7007	7007c; 7007AC; 7007b	35	62	14
7008	7008C; 7008AC; 7008b	40	68	15
7009	7009c; 7009AC; 7009b	45	75	16
7010	7010C; 7010AC; 7010b	50	80	16
7011	7011C; 7011AC; 7011b	55	90	18
7012	7012C; 7012AC; 7012b	60	95	18
7013	7013C; 7013AC; 7013b	65	100	18
7014	7014C; 7014AC; 7014b	70	110	20
7015	7015C; 7015AC; 7015b	75	115	20
7016	7016C; 7016AC; 7016b	80	125	22
7017	7017C; 7017AC; 7017b	85	130	22
7018	7018C; 7018AC; 7018b	90	140	24
7019	7019c; 7019AC; 7019b	95	145	24
7020	7020C; 7020AC; 7020b	100	150	24
7021	7021C; 7021AC; 7021b	105	160	26
7022	7022C; 7022AC; 7022b	110	170	28
7024	7024C; 7024AC; 7024b	120	180	28
7026	7026c; 7026AC; 7026b	130	200	33
7028	7028C; 7028AC; 7028b	140	210	33
7030	7030C; 7030AC; 7030b	150	225	35
7032	7032C; 7032AC; 7032b	160	240	38
7034	7034C; 7034AC; 7034b	170	260	42
7036	7036C; 7036AC; 7036b	180	280	46
7038	7038C; 7038AC; 7038b	190	290	46
7040	7040c; 7040AC; 7040b	200	310	51
7044	7044C; 7044AC; 7044b	220	340	56

5.2 Série 7200

Modèle	Taper	Dimension intérieure (mm)	Dimension extérieure (mm)	Largeur (mm)
7200	7200c; 7200AC; 7200b	10	30	9
7201	7201C; 7201AC; 7201b	12	32	10
7202	7202C; 7202AC; 7202b	15	35	11
7203	7203C; 7203AC; 7203b	17	40	12
7204	7204C; 7204AC; 7204b	20	47	14
7205	7205c; 7205AC; 7205b	25	52	15
7206	7206C; 7206AC; 7206b	30	62	16
7207	7207c; 7207AC; 7207b	35	72	17
7208	7208C; 7208AC; 7208b	40	80	18
7209	7209c; 7209AC; 7209b	45	85	19
7210	7210c; 7210AC; 7210b	50	90	20
7211	7211C; 7211AC; 7211b	55	100	21
7212	7212C; 7212AC; 7212b	60	110	22
7213	7213C; 7213AC; 7213b	65	120	23
7214	7214C; 7214AC; 7214b	70	125	24
7215	7215c; 7215AC; 7215b	75	130	25
7216	7216c; 7216AC; 7216b	80	140	26
7217	7217c; 7217AC; 7217b	85	150	28
7218	7218C; 7218AC; 7218b	90	160	30
7219	7219c; 7219AC; 7219b	95	170	32
7220	7220C; 7220AC; 7220b	100	180	34
7221	7221C; 7221AC; 7221b	105	190	36
7222	7222C; 7222AC; 7222b	110	200	38
7224	7224C; 7224AC; 7224b	120	215	40
7226	7226c; 7226AC; 7226b	130	230	40
7228	7228c; 7228AC; 7228b	140	250	42
7230	7230c; 7230AC; 7230b	150	270	45
7232	7232C; 7232AC; 7232b	160	290	48
7234	7234C; 7234AC; 7234b	170	310	52
7236	7236c; 7236AC; 7236b	180	320	52
7238	7238c; 7238AC; 7238b	190	340	55
7240	7240c; 7240AC; 7240b	200	360	58
7244	7244C; 7244AC; 7244b	220	400	65

5.3 Série 7300

Modèle	Taper	Dimension intérieure (mm)	Dimension extérieure (mm)	Largeur (mm)
7300	7300C; 7300AC; 7300b	10	35	11
7301	7301C; 7301AC; 7301b	12	37	12
7302	7302c; 7302AC; 7302b	15	42	13
7303	7303c; 7303AC; 7303b	17	47	14
7304	7304C; 7304AC; 7304b	20	52	15
7305	7305c; 7305AC; 7305b	25	62	17
7306	7306c; 7306AC; 7306b	30	72	19
7307	7307c; 7307AC; 7307b	35	80	21
7308	7308c; 7308AC; 7308b	40	90	23
7309	7309c; 7309AC; 7309b	45	100	25
7310	7310C; 7310AC; 7310b	50	110	27
7311	7311C; 7311AC; 7311b	55	120	29
7312	7312C; 7312AC; 7312b	60	130	31
7313	7313C; 7313AC; 7313b	65	140	33
7314	7314C; 7314AC; 7314b	70	150	35
7315	7315c; 7315AC; 7315b	75	160	37
7316	7316c; 7316AC; 7316b	80	170	39
7317	7317c; 7317AC; 7317b	85	180	41
7318	7318C; 7318AC; 7318b	90	190	43
7319	7319c; 7319AC; 7319b	95	200	45
7320	7320C; 7320AC; 7320b	100	215	47
7321	7321C; 7321AC; 7321b	105	225	49
7322	7322C; 7322AC; 7322b	110	240	50
7324	7324c; 7324AC; 7324b	120	260	55
7326	7326c; 7326AC; 7326b	130	280	58
7328	7328c; 7328AC; 7328b	140	300	62
7330	7330c; 7330AC; 7330b	150	320	65
7332	7332c; 7332AC; 7332b	160	340	68
7334	7334C; 7334AC; 7334b	170	360	72
7336	7336c; 7336AC; 7336b	180	380	75
7338	7338c; 7338AC; 7338b	190	400	78
7340	7340c; 7340AC; 7340b	200	420	80

Les roulements LNB fournissent des roulements à billes de contact angulaire de haute qualité et de haute qualité avec différentes précisions (P0-P6), différentes tolérances ABEC (1-9 grades), différents dégagements (C2-C4), différents matériaux (acier, céramique, en acier inoxydable, etc.), Cages différentes (joints J, m, etc.).
