Montierte Lager

Die montierten Lager bestehen im Allgemeinen aus Lagern und Gehäusen, die hauptsächlich zur Unterstützung der rotierenden Welle und zur Verringerung des Reibungsverlusts verwendet werden, um den stabilen Betrieb der Ausrüstung zu gewährleisten. Im Allgemeinen haben montierte Lager die Eigenschaften einer einfachen Installation, einer stabilen Struktur, der einfachen Wartung usw. Das Lagergehäuse besteht in der Regel aus Gusseisen, Gussstahl oder technischen Kunststoffen mit hoher Verschleißfestigkeit und Schlagfestigkeit gemäß der Umwelt, um die entsprechenden Materialien auszuwählen. Zu den häufigen Arten von Lagergehäusen gehören vertikale Gehäuse, quadratische Gehäuse, diamantförmige Gehäuse und Häuser usw., um unterschiedliche Installationsanforderungen zu erfüllen. Einige montierte Lagermodelle haben auch die Funktion des Zentrierens, was die leichte Zentrierabweichung zwischen der Schacht und der Gehäusekörper ausgleichen und die Anforderungen an die Installationsgenauigkeit verringern kann.

LNB-Lager bietet eine breite Palette hochwertiger, wettbewerbsfähiger Preisträgerlager und kann in der Lage sein, benutzerdefinierte Optionen zur Erfüllung bestimmter Kundenanforderungen bereitzustellen.

Kissenblocklager

Basiskissenblocklager

2-Bolzen-Flanschlager

3-Bolzen-Flanschlager

4-Bolzen-Flanschlager

Pilotierte Flanschpatronenlager

Kleiderlager

Nimmlager

1. Was ist montiertes Lager?

Das montierte Lager ist eine mechanische Komponente, die aus einem Rolllager mit einer speziellen Montage besteht, um eine rotierende Welle zu unterstützen und radiale oder axiale Lasten zu widerstehen. Die zugrunde liegende Designphilosophie der montierten Lager ist die Kombination von Lagern, Robben, Schmiersystemen und Gehäusen in eine einzelne Einheit, sodass die Montage der Geräte mit einer größeren Zuverlässigkeit der Stabilität und der Ausrüstung vereinfacht wird. Der äußere Ring des montierten Lagers ist kugelförmig, was eine automatische Einstellungsfähigkeit aufweist, um die durch Montagemittelfehler verursachte Spannungskonzentration zu verringern. Die montierten Lager sind normalerweise auch mit einem Versiegelungsgerät ausgestattet, was verhindern, dass Staub und Verunreinigungen in die Lebensdauer eintreten und sie verbessern.

2. Arten von montierten Lagern

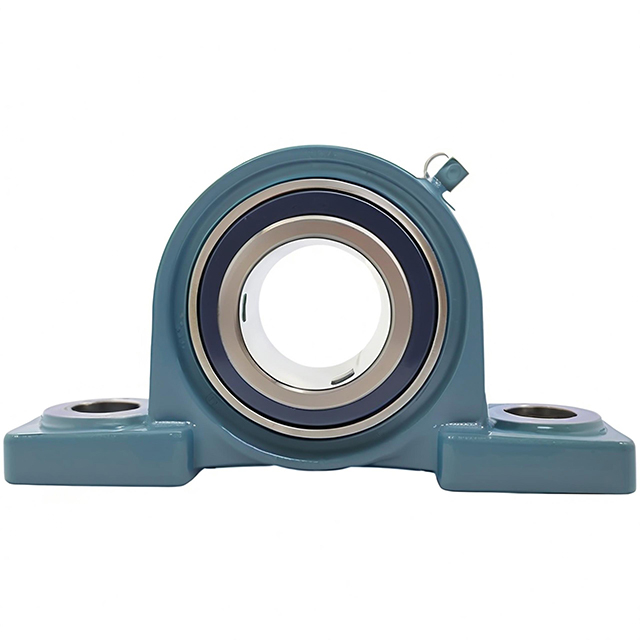

(1) Kissenblocklager
Kissenblocklager haben eine flache Basis mit zwei Befestigungslöchern auf der Unterseite, um ein Rahmen oder einen Sockel einfach zu reparieren. Die oberen Lagerlager, geeignet für eine Vielzahl vertikaler oder horizontaler Wellenstützanwendungen, können radialen und einigen axialen Lasten standhalten. Der Außenring mit Lager ist so konzipiert, dass er kugelförmige und sich selbst einstellte, um geringfügige Montagefehler aufzunehmen. Zu den allgemeinen Modellen gehören die UCP -Serie, die UC -Serie, die UEL -Serie, die SBP -Serie usw.

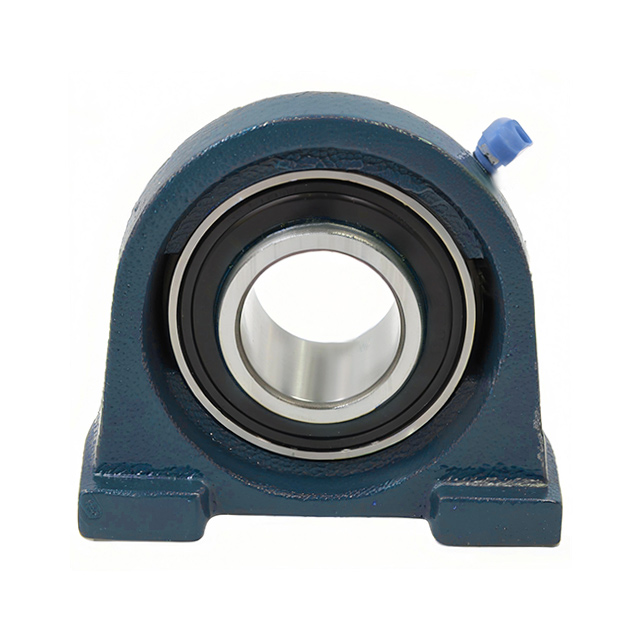

(2) Abklopfte Basiskissen -Blocklager mit
Basiskissenkissenblocklagern haben Gewindelücken (nicht durch Löcher) auf der Unterseite des Gehäuses, die direkt mit dem Rahmen oder der Geräte ohne zusätzliche Muttern verschraubt werden können, was die Installation erleichtert. Die Basiskissenblocklager haben eine kompakte Struktur und eignen sich für platzbeschränkte Installationsszenarien. Gemeinsame Modelle umfassen die UCPA -Serie, die UCTB -Serie, die BSHE -Serie usw.

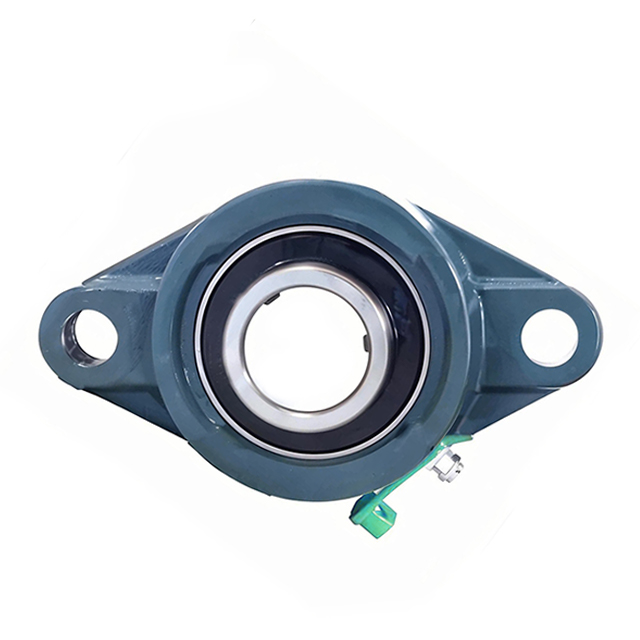

(3) 2-Bolzen-Flanschlager
2-Bolzen-Flanschlager haben ein diamantförmiges Gehäuse mit zwei symmetrisch lokalisierten Schraubenlöchern im Flansch, einer geringen Größe, einer flexiblen Montagerichtung (horizontal/vertikal) und für räumlich konstrisierte Situationen mit mittleren bis zu leichten Lasten geeignet. Zu den allgemeinen Modellen gehören die UCFL -Serie, die UCFT -Serie, die BFT -Serie usw.

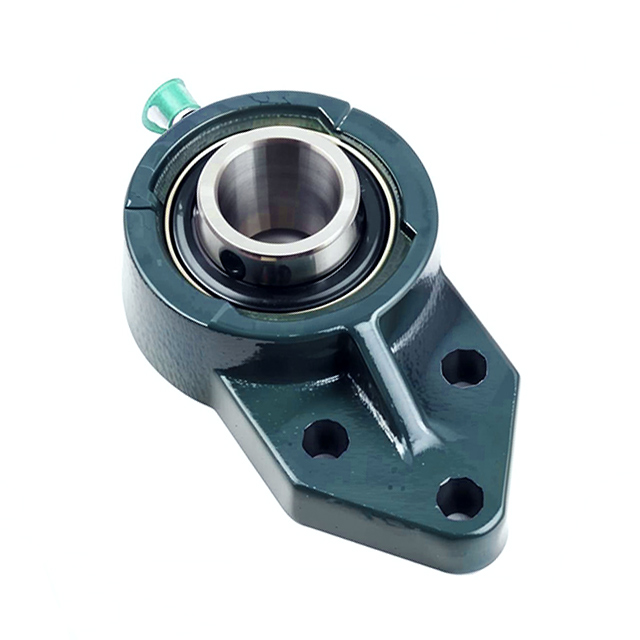

(4) 3-Bolzen-Flanschlager
3-Bolzen-Flanschlager haben ein Dreipunkt-Montage-Design, und drei Schraubenlöcher werden durch einen dreieckigen Flansch verteilt. 3-Bolzen-Flanschlager haben eine höhere Montagestabilität als 2-Bolzen-Flanschlager und können auf mittlere Last- und Vibrationssituationen aufgetragen werden. Die Lager können sich selbst ausgerichtet sein, um den durch Montagefehler verursachten Stress zu lindern. Gemeinsame Modelle sind UCFB -Serien, UCFK -Serien usw.

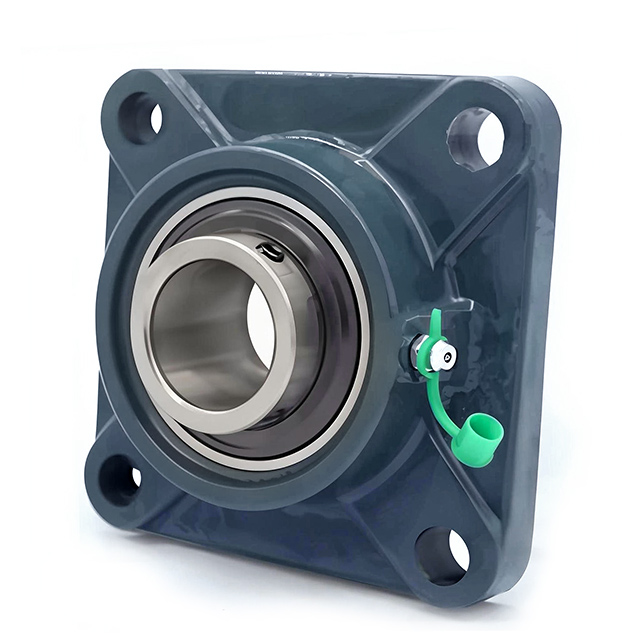

(5) 4-Bolzen-Flanschlager
4-Bolzen-Flanschlager haben quadratische oder runde Lagerhäuser und Schraubenlöcher an den vier Ecken des Flansches, die einen starken Kippwiderstand, eine größere Stabilität, eine hohe Belastungsleistung, eine verringerte Vibration und Verschiebung bieten und für schwere Belastungen oder Schockarbeitsbedingungen geeignet sind. Gemeinsame Modelle umfassen UCF -Serien, UCLF -Serien usw.

.

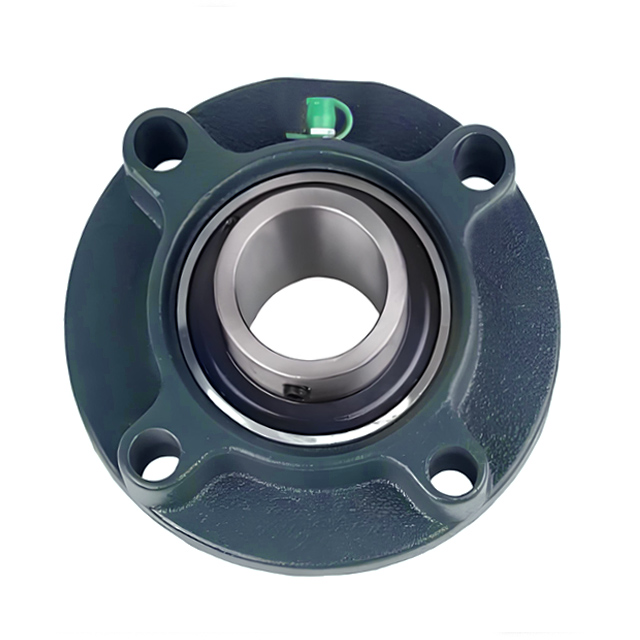

Pilotierte Flanschpatronenlager eignen sich für Hochgeschwindigkeitsanwendungen mit hoher Geschwindigkeit und können während des Betriebs die Lagerablenkung verringern. Gemeinsame Modelle umfassen UCFC -Serien, BEM -Serien usw.

.

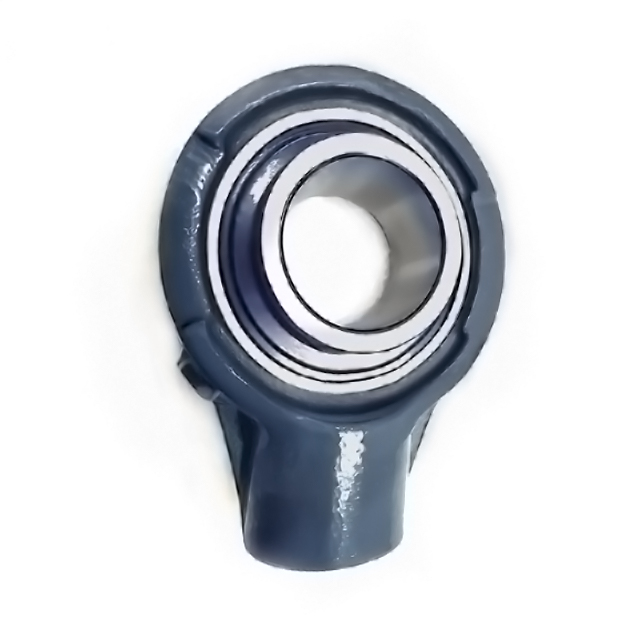

Kleiderlager ermöglichen einen bestimmten Schwingungs- oder Verschiebungswinkel und werden hauptsächlich in langen Wellenstützanwendungen wie Schraubförderer verwendet. Zu den allgemeinen Modellen gehören die UCech -Serie und die UCHA -Serie.

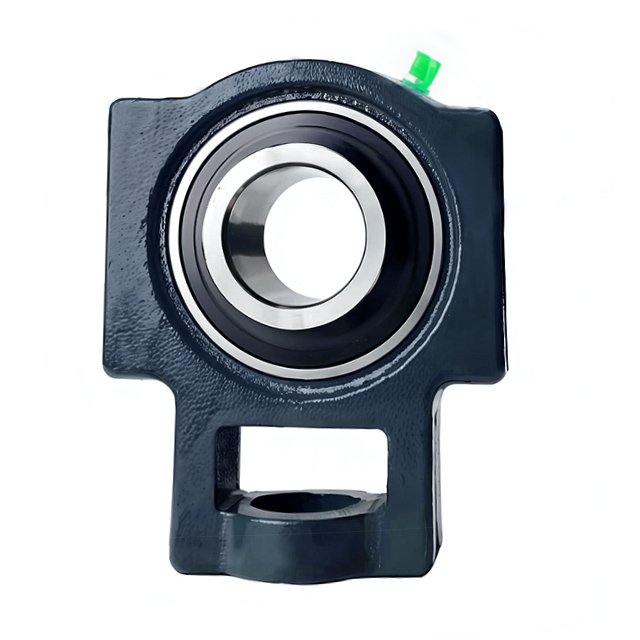

(8) Napfeldager
Die Nimmlager sind mit einem verstellbaren Schlitten oder einer Schraubenstruktur ausgelegt. Aufnahmelager verfügen über eine Gleitanpassungsfunktion, um die Lagerposition anzupassen. Sie sind für kontinuierliche Fördersysteme wie Gürtel/Kettenantriebe geeignet und reduzieren den durch Spannungsänderungen verursachten Lagerverschleiß. Gemeinsame Modelle umfassen die UCT -Serie, die UCST -Serie usw.

3. Eigenschaften montierte Lager

(1) Strukturvielfalt: Die montierten Lager erfüllen die diversifizierten Bedürfnisse durch verschiedene Wohnungsstrukturen. Wie vertikaler Gehäuse, quadratisches Gehäuse, diamantförmige Gehäuse, Kleiderhäuser, Aufnahmegehäuse und so weiter.

.

(3) Flexibilität der Installation: Verschiedene Wohntypen von montierten Lagern unterstützen eine Vielzahl von Installationsmethoden. Gehäuse versteckte Loch werden durch Bolzen in den unteren verdeckten Löchern festgelegt, die für die besonderen Bedürfnisse der Bodenmontage geeignet sind. Exzentrische Buchsen werden durch Verriegelung der Lager mit exzentrischen Buchsen festgelegt. Hanger -Gehäuse werden durch Hanging installiert, was Platz spart und so weiter.

.

4. Anwendung montierter Lager

In vielen Branchen werden montierte Lager aufgrund ihrer einfachen Installation, der starken Selbstausrichtung, einer bequemen Wartung usw. häufig eingesetzt. Die folgenden Anwendungen sind die Hauptanwendungen:

(1) Kissenblocklager: Sie werden häufig in Fördersystemen, landwirtschaftlichen Maschinen, Lebensmittelverarbeitungsgeräten, allgemeinen Industriemaschinen, Lüfter und anderen Hochleistungsfeldern verwendet.

.

.

Metallurgische Ausrüstung, automatisierte Produktionslinien usw.

.

landwirtschaftliche Maschinenantriebssysteme, Logistiksortierleitungen, Bergbaugeräte, Verpackungsmaschinen, Materialhandhabungssysteme usw.
