1.Ca cosa è il cuscinetto a rulli cilindrici
Il cuscinetto a rulli cilindrici è uno dei cuscinetti a rotolamento con rulli cilindrici come elemento centrale, i cui elementi rotolanti sono in linea con le piste degli anelli interni ed esterni. I cuscinetti a rulli cilindrici sono progettati per resistere a carichi radiali elevati, rispetto ai cuscinetti a rulli conici o sferici, le caratteristiche geometriche dei cuscinetti cilindrici a rulli li rendono eccezionali in termini di capacità di trasporto radiale puro, velocità di limitazione e controllo dell'attrito, ma di solito non hanno capacità di carico assiale.
I cuscinetti a rulli cilindrici sono composti da anelli interni, anelli esterni, rulli cilindrici e gabbie, alcuni modelli (come Nu, NJ, ecc. I tipi) con anelli interni ed esterni possono essere separati, quindi facili da installare e manutenzione.
2. Tipi di cuscinetti a rulli cilindrici

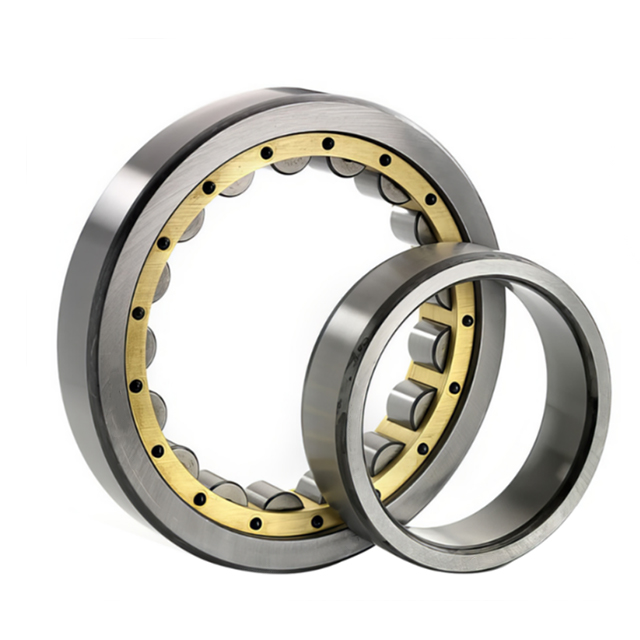

(1) Cuscinetti a rulli cilindrici a riga singola a
riga singola a rulli cilindrici consistenti in un anello interno, un anello esterno, una riga di rulli e una gabbia, utilizzato principalmente per resistere a grandi carichi radiali e possono adattarsi alle operazioni ad alta velocità. Poiché non ha la funzione di posizionamento assiale, alcuni modelli di questo cuscinetto consentono la libera circolazione assiale e sono adatti per le condizioni di lavoro in cui l'espansione termica deve essere compensata.
;

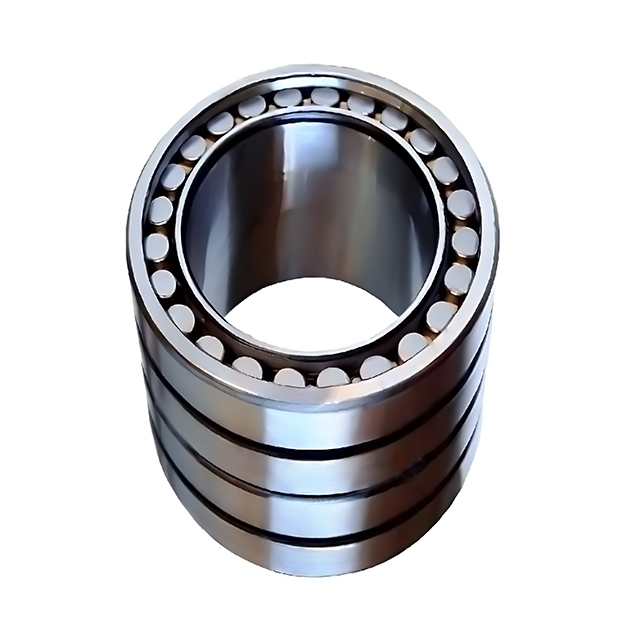

(3) I cuscinetti a rulli cilindrici a quattro righe
a quattro file i cuscinetti a rulli cilindrici sono composti da quattro file di rulli e un certo numero di piste, questo tipo di capacità del cuscinetto è molto elevato, utilizzato principalmente per sopportare un carico radiale pesante, ma di solito non sopporta il carico assiale. I cuscinetti a rulli cilindrici a quattro righe hanno un'elevata rigidità, un'eccellente resistenza all'impatto, un'elevata capacità di carico, ecc. Vantaggi.
(4) I cuscinetti a rulli cilindrici senza anello interno
cuscinetti a rulli cilindrici senza anello interno elimina l'anello interno, il rullo che rotola direttamente sull'albero, riducendo così le dimensioni complessive del cuscinetto, migliorano la capacità di carico. Questi cuscinetti sono adatti per l'attrezzatura in cui la superficie dell'albero è indurita e lavorata con precisione, come macchinari tessili, presse per stampa e sistemi idraulici, per fornire funzioni di supporto efficienti in spazi limitati.

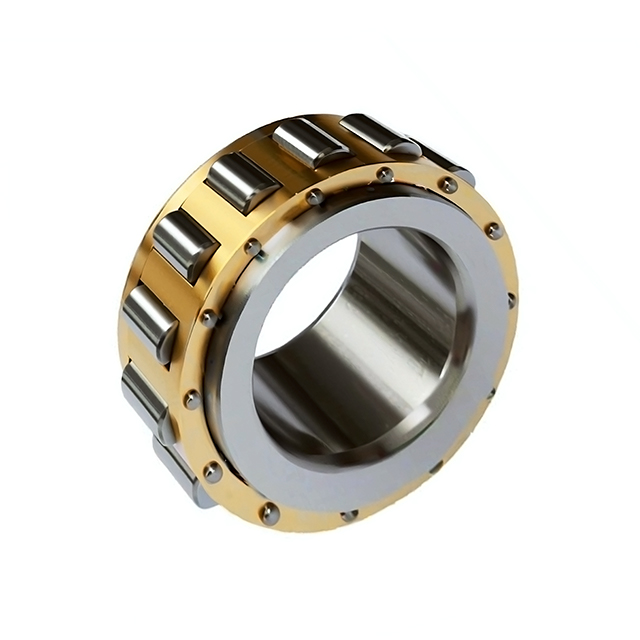

(5) cuscinetti a rulli cilindrici senza anello esterno
I cuscinetti cilindrici a rulli senza anello esterno, il contatto diretto a rullo con la parete interna del guscio, riducendo il volume della struttura, migliorano la capacità di carico. Questo tipo di cuscinetto viene generalmente utilizzato nella shell con requisiti di lavorazione ad alta precisione, come macchine utensili, cambi e macchinari speciali e attrezzature.
3. Caratteristiche del cuscinetto a rulli cilindrici
(1) Capacità di carico elevato: cuscinetti a rulli cilindrici hanno un contatto di linea tra rulli e piste, rispetto al contatto con i cuscinetti a sfera, la loro area di contatto è più grande, quindi hanno un'alta capacità di carico radiale e sono adatti per le condizioni di lavoro pesanti.
(2) Adatto a funzionamento ad alta velocità: i cuscinetti a rulli cilindrici sono progettati con bassa attrito e rotolamento liscio di rulli, che possono effettivamente ridurre la generazione di calore e migliorare l'efficienza di esecuzione, in modo che possano mantenere un funzionamento stabile ad alta velocità.
(3) Attrito basso e elevata resistenza all'usura: la progettazione della faccia e la struttura della gabbia ottimizzata riduce l'attrito interno, in modo che i cuscinetti cilindrici a rulli di carico elevato e ad alta velocità possano comunque mantenere un aumento di bassa temperatura, prolungare la durata di servizio e migliorare la stabilità del funzionamento delle attrezzature.
(4) Struttura separabile, facile installazione e manutenzione: la maggior parte dei cuscinetti a rulli cilindrici adottano una struttura separabile, ovvero l'anello interno, l'anello e i rulli esterni possono essere installati o smontati in modo indipendente, il che rende la sostituzione e la manutenzione dei cuscinetti più convenienti, in particolare per le apparecchiature meccaniche che richiedono una disassemblaggio frequente e l'installazione.
(5) Capacità di compensazione dello spostamento assiale: alcuni modelli (come i cuscinetti di tipo Nu, N) consentono lo spostamento assiale dell'albero rispetto all'alloggiamento del cuscinetto, che può compensare l'allungamento o la contrazione dell'albero a causa delle variazioni di temperatura, evitando la forza assiale eccessiva e il miglioramento della stabilità del sistema.
4. Cuscinetti a rulli cilindrici Applicazione
I cuscinetti a rulli cilindrici sono ampiamente utilizzati in una grande varietà di attrezzature e macchinari industriali a causa della loro elevata capacità di carico radiale, resistenza all'impatto accettabile e idoneità per il lavoro ad alta velocità, in particolare la macellazione di precisione ad alta velocità e altre applicazioni strenose.
(1) Industria della macchina utensile: i cuscinetti a rulli cilindrici vengono utilizzati nei mandrini di macchine utensili in grandi quantità, con elevata rigidità e caratteristiche di bassa attrito che possono migliorare la precisione rotazionale del mandrino per garantire la qualità della lavorazione.
(2) Industrie automobilistiche e ferroviarie: i cuscinetti a rulli cilindrici vengono utilizzati in cambio, differenziali, cuscinetti delle ruote e altre parti chiave per fornire supporto stabile e prestazioni di lunga durata.
(3) Attrezzature per la generazione di motori e di energia: i cuscinetti a rulli cilindrici sono ampiamente applicati in motori ad alta potenza, generatori di vento, turbine e altre attrezzature, con una capacità di sostenere una pesante velocità di rotazione e condizioni di carico complesse.
(4) Mining e macchine metallurgiche: i cuscinetti cilindrici sono usati in macchinari per impieghi pesanti come laminatori di acciaio, frantoi, trasportatori, ecc. Poiché le attrezzature devono sopportare carichi radiali e shock estremamente pesanti, i cuscinetti a quattro fili cilindrici si trovano a una scelta adeguata per aumentare la capacità di carico e la vita delle apparecchiature.
(5) Carta, tessile, spedizione e altri settori: anche i cuscinetti a rulli cilindrici sono ampiamente applicati in macchine cartacee, stampa, macchinari tessili, sistema di trasmissione delle navi e altri macchinari per soddisfare le esigenze di carico elevato e funzionamento lungo.
