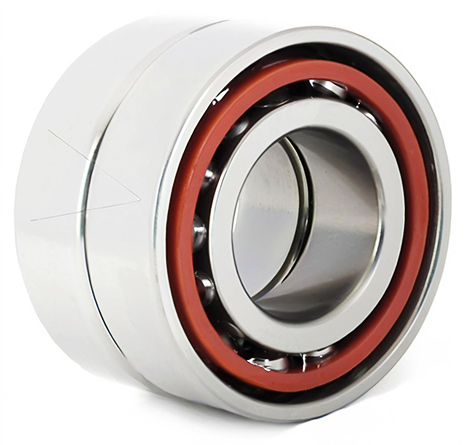

دليل إلى محامل كرة التلامس الزاوية المتطابقة

تعتبر محامل كرة التلامس الزاوية المتطابقة نوعًا من محامل كرة التلامس الزاوية ، والتي أصبحت مكونًا أساسيًا للأنظمة الميكانيكية الحديثة بحكم دقة عالية ، وصراق عالي وسعة الحمل متعددة الوظائف. في حالة محامل التلامس الزاوي ، هناك زاوية اتصال بين الكرات وسباقات السباق ، والتي تمكن من حمل الحمل أحادي الاتجاه في الاتجاه المحوري للعمود. عندما يتم إقران اثنين أو أكثر من هذه المحامل في تكوين محدد ، يمكن أن تقاوم محامل كرة التلامس الزاوية أحمال محورية ثنائية الاتجاه وتوفر قدرة حمل أعلى ، وتصلب أعلى ، وأداء محاذاة أفضل.

نظرًا لأن العديد من الصناعات تسعى إلى أداء أعلى وسرعات أسرع وأقل وقت للتوقف ، فقد زاد استخدام محامل التلامس الزاوي المتطابقة بشكل كبير في مجموعة متنوعة من الحقول ، وخاصة في السرعات العالية والأحمال الثقيلة وتحت ظروف التشغيل القصوى. لمساعدة المستخدمين على فهم واستخدام محامل كرة الاتصال الزاوية المتطابقة بشكل أفضل ، ستقدم LNB Bearing محامل الاتصال الزاوية المتطابقة التي تعني الأنواع والنماذج والنطاقات التطبيق وما إلى ذلك ، للاطلاع على المستخدمين واختيارهم.

1. ما هي محمل كرة اتصال زاوي متطابقة؟

1.1 تعريف كرة التلامس الزاوي المتطابق

يتكون محمل كرة التلامس الزاوي المتطابقة من محامل كرة اتصال زاوية أحادية الصف أو أكثر مجتمعة بطريقة محددة ، والتي تستخدم بشكل أساسي لتحمل الأحمال المحورية ثنائية الاتجاه ، والأحمال الشعاعية ولحظات الإمالة في نفس الوقت. يتمثل التصميم الأساسي في تعويض حقيقة أن محامل الصف الواحد لا يمكنها سوى تحمل قوى محورية أحادية الاتجاه عن طريق التثبيت المقترن ، وذلك لتلبية احتياجات الآلات في ظروف العمل المعقدة.

1.2 هيكل محامل كرة التلامس الزاوية المتطابقة

(1) محمل كرة اتصال زاوي واحد

يتكون هيكل محامل كرة التلامس الزاوية للصف المفرد بشكل أساسي من الحلقة الداخلية والخاتم الخارجي والكرة والقفص ، وعادة ما تكون زاوية التلامس 15 درجة ، 25 درجة أو 40 درجة ، ولكن عادةً ما يمكنها تحمل الحمل المحوري للاتجاه الواحد. في الممارسة العملية ، غالبًا ما تحتاج إلى استخدام محامل كرة ملامسة زاويين من صف واحد أو أكثر ، من أجل تحمل الحمل المحوري ثنائي الاتجاه في وقت واحد أو حجم أكبر من الحمل المفصل.

(2) مكون مقترن

تشمل مكونات الاقتران من محامل كرة التلامس الزاوية المتطابقة عمومًا حلقة التباعد المركزي أو حلقة تقسيم المركز ، والتي تتمثل وظيفتها الرئيسية في ضبط العرض الإجمالي لمجموعة المحمل وتعيين التحميل المسبق المناسب. في تصميمات محددة ، قد تكون حلقة الفراق الأوسط مزودة بثقوب ملء الزيت لتحسين ظروف التشحيم وتحسين أداء التشغيل.

(3) طريقة التحميل المسبق

عادةً ما يكون للتحميل المسبق لمحامل كرة التلامس الزاوية المتطابقة التحميل المسبق الصارم ، والتحميل المسبق المرن ، وضبط طريقة Shim ، والتحميل المسبق لفرق درجة الحرارة ، وما إلى ذلك عن طريق ضبط التخليص أو تطبيق التحميل المسبق ، وما إلى ذلك ، لتحسين صلابة تحمل ودقة الدوران وإطالة عمر الخدمة.

2. أنواع محامل كرة الاتصال الزاوية المتطابقة

وفقًا لاتجاه التثبيت ، وخصائص القوة ومتطلبات التطبيق ، فإن محامل كرة التلامس الزاوية المتطابقة لها بشكل أساسي الأنواع الثلاثة التالية من المطابقة:

2.1 مطابقة متتالية (نوع DB)

(1) الخصائص الهيكلية:

اثنين من صفات التلامس الزاوية المفردة التي تحمل حلقة الخاتم الخارجي على نطاق واسع (للخلف) ، تصاعد نسبي ، 'O ' ترتيب النوع ، زاوية التلامس الخاصة به على شكل حرف V ، يمكن أن تصمد أمام قوة تحميل محورية ثنائية الاتجاه ، وكمية معينة من لحظة مضادة للميل ، وضبط مسح المحوري مرن.

المسافة بين مراكز الضغط للمحامل هي L = A1+A2 (A هي المسافة من مركز الضغط إلى الوجه النهائي للمحمل الفردي) ، وعادة ما يكون معامل المسافة الممتدة K = 1.2–1.5.

(2) التطبيقات الشائعة:

تُستخدم محامل كرة التلامس الزاوية المتطابقة من نوع DB بشكل شائع في السيناريوهات التي تتطلب صلابة عالية ، واهتزاز ومقاومة لحظة ، مثل مغزل أداة الآلة ، والمعدات عالية السرعة ، والأدوات الدقيقة ، وصناديق التروس ، والطاولات الدوارة ، والمعدات المعدنية.

2.2 مطابقة وجها لوجه (نوع DF)

(1) الخصائص الهيكلية:

يتم تثبيت محلتين كرة ملامسة أحادي الصلاحين مقابل بعضهما البعض مع الوجوه الضيقة من الحلقة الخارجية (الوجه الأمامي) ، 'x '-ترتيب النوع ، زاوية التلامس على شكل شكل ، والبنية الكلية أكثر إحكاما. DF محامل كرة التلامس الزاوية المتطابقة أداء أفضل أداء لضبط ، يمكن أن تعوض عن تشوه الانحناء للعمود ، ولديها قدرة أفضل على التكيف مع التوسع الحراري للعمود (السماح للإزاحة المحورية)

Span L = ∣a1-A2∣ (عادةً K ≈0.5–0.8) ، مما يشكل دعمًا مضغوطًا.

(2) التطبيقات الشائعة:

يحمل محامل كرة التلامس الزاوية المتطابقة من نوع DF أحمالًا محورية أصغر ، وقيود المساحة ، والمعدات والمشاهد الحساسة للتشوه الحراري. مثل المحركات ، ومضخات الطرد المركزي عالية درجة الحرارة ، والعمود المرفقية الضاغط ، ومراكز عجلة السيارات ، والروبوتات الصناعية ، إلخ.

2.3 مطابقة جنبا إلى جنب (نوع DT)

(1) الخصائص الهيكلية:

اثنين من كرة التلامس الزاوية من صف واحد يحملان نهايتين عريضتين نحو نفس تكوين الاتجاه (جنبا إلى جنب) ، لا توجد قيود وجه نسبية للوجه ، 't ' ترتيب النوع ، إنه لتحديد قوة تحميل محورية واحدة ، سعة التحميل المشتركة. لا يمكن أن يصمد محمل كرة التلامس الزاوية المتطابقة من نوع DT ، ويحتاج إلى مجموعة أخرى من المحامل العكسية لمجموعة أخرى من المحامل مطلوبة في تكوين عكسي لموازنة الأحمال.

Span L ≈ 0 (مركز الضغط متزامن تقريبًا).

(2) التطبيقات الشائعة

يستخدم بشكل أساسي في الحاجة إلى تحمل قوة محورية كبيرة في اتجاه واحد ومناسبات دوران عالية السرعة ، مثل المغازل الدقيقة ، والمحركات عالية السرعة ، دوار ضاغط الطرد المركزي ، مغزل المروحة ، المضخات الجزيئية التوربو ، الآلات البحرية ، معدات الطيران وما إلى ذلك.

3. احتياطات الاختيار والتركيب

من أجل التأكد من أن أداء محامل كرة التلامس الزاوية المتطابقة يمكن تحقيقه بالكامل ، فإن عملية الاختيار والتركيب أمر بالغ الأهمية بشكل خاص.

3.1 اقتراحات الاختيار

(1) يحدد نوع التحميل طريقة المطابقة

في التحديد ، وفقًا لما إذا كان هناك حمولة محورية ، يتم إصلاح اتجاه التحميل ، ما إذا كان هناك حاجة إلى تحمل لحظة الإمالة وعوامل أخرى ، اختر طريقة الاقتران المناسبة (DB ، DF ، DT) وزاوية الاتصال. مثل لحظة الإمالة RADIAL + هي المهيمنة ، تحتاج إلى اختيار الاقتران المتتالي من DB (مكافحة الإثارة الأقوى) ؛ إذا كان الحمل المحوري في كلا الاتجاهين ويحتاج إلى تعويض حراريًا ، فاختر الاقتران من DF وجهاً لوجه (للتكيف مع التمدد الحراري للعمود) ؛ والتحديد أحادي الاتجاه الضخم ، الاقتران سلسلة DT (تراكب قدرة المحمل المحورية).

(2) حدد زاوية الاتصال وفقًا لنسبة الحمل

بشكل عام ، عند الحمل الشعاعي> الحمل المحوري ، اختر زاوية التلامس 25 درجة (نوع التيار المتردد) (الغرض العام) ؛ الحمل المحوري> الحمل الشعاعي ، اختر 40 درجة (نوع B) زاوية التلامس (نوع تحسين الدفع) ؛ وفي سيناريوهات التحميل عالي السرعة والضوء ، زاوية التلامس 15 درجة (نوع C) (أدنى خسارة احتكاك).

3.2 الاحتياطات التثبيت

(1) قم بتنظيف المحامل قبل التثبيت

قبل التثبيت ، يجب تنظيف المحامل والتجويف باستخدام بنزين الطيران ، وما إلى ذلك ، لتجنب الحفر الناجم عن الجسيمات المتبقية ؛ ستؤدي أسطح التثبيت الضعيفة إلى تحمل عملية التشغيل غير المستقرة وغير المستقرة ، مما يؤثر على الحياة والدقة.

(2) السيطرة الدقيقة على التحميل المسبق

عند تركيب محامل كرة التلامس الزاوية المتطابقة ، ستزيد التحميل المسبق للاحتكاك وارتفاع درجة الحرارة ، ويقلل من الحياة ؛ التحميل المسبق صغير جدًا سيؤثر على الصلابة والدقة. يجب أن يتم دمجها مع تصميم المعدات وظروف التشغيل المحددة مستوى التحميل المسبق المعقول.

(3) حظر التثبيت العنيف

عند التثبيت ، استخدم أدوات خاصة أو معدات ملائمة للتثبيت للتأكد من تطبيق القوة على سطح الحلقة الصحيح. يحظر بدقة استخدام المطرقة والختم وغيرها من وسائل التثبيت الخشنة ، لتجنب تحمل التشوه أو الأضرار التي لحقت بالمرض.

(4) تصحيح الأخطاء الصحيح للتشغيل وارتفاع درجة الحرارة

بعد التثبيت ، يجب إجراء تشغيل اختبار عدم التحميل ؛ مراقبة ارتفاع درجة الحرارة (يجب ألا تكون درجة الحرارة مرتفعة للغاية) ؛ التحقق من الاهتزاز والضوضاء ، وما إلى ذلك ، لضمان أن تكون المحامل في حالة جيدة قبل وضع التشغيل الرسمي.

4.

تشمل محامل كرة التلامس الزاوية بشكل رئيسي محامل كرة ملامسة للزاوي ، محامل كرة ملامسة زاوية متطابقة ، محامل كرة التلامس الزاوية المقسمة ، محامل كرة التلامس الزاوية المزدوجة وما إلى ذلك. في السابق ، قام LNB Bearing بإدراج مخطط حجم محامل كرة التلامس الزاوية في صف واحد ، وفي هذه المقالة ، سيتم إدراج مخطط حجم محامل كرة التلامس الزاوي المتطابقة للمرجع للمستخدم ، وأنواع أخرى من محامل كرة الاتصال الزاوية بشكل مستمر في المدونات التالية. سيتم تحديث

تتشكل محامل كرة التلامس الزاوية المتطابقة عن طريق الجمع بين محامل صف واحد ، والتي يمكن أن تدعم الأحمال ثنائية الاتجاه وتحسين الصلابة عن طريق ترتيبها إلى الوراء (DB) ، وجهاً لوجه (DF) أو في ترادفي (DT). يتم استخدامها على نطاق واسع في التطبيقات الخاضعة للأحمال المحورية ثنائية الاتجاه ، مثل مغزل أدوات الآلة ، مفاصل الروبوت ، علب التروس ، الشاحن التوربيني ، المعدات المعدنية ، الآلات الدقيقة ، إلخ.

تجدر الإشارة إلى أن محامل كرة التلامس الزاوية المثبتة في أزواج تحتاج إلى تعديل دقيق من التحميل المسبق لتحقيق التوازن بين الصلابة وارتفاع درجة الحرارة ؛ بالإضافة إلى ذلك ، يجب إنتاج محامل كرة التلامس الزاوية المتطابقة في نفس الدفعة لضمان اتساق الأداء.

4.1 ديسيبل-نوع  سلسلة محمل كرة التلامس الزاوي (متتالية إلى الوراء)

نموذج	يكتب	البعد الداخلي (مم)	البعد الخارجي  (مم)	العرض  (مم)
7000	7000CDB ؛ 7000ACDB ؛ 7000BDB	10	26	16
7200	7200CDB ؛ 7200ACDB ؛ 7200BDB	10	30	18
7300	7300CDB ؛ 7300ACDB ؛ 7300BDB	10	35	22
7001	7001CDB ؛ 7001ACDB ؛ 7001BDB	12	28	16
7201	7201CDB ؛ 7201ACDB ؛ 7201BDB	12	32	20
7301	7301CDB ؛ 7301ACDB ؛ 7301BDB	12	37	24
7002	7002CDB ؛ 7002ACDB ؛ 7002BDB	15	32	18
7202	7202CDB ؛ 7202ACDB ؛ 7202BDB	15	35	22
7302	7302CDB ؛ 7302ACDB ؛ 7302BDB	15	42	26
7003	7003CDB ؛ 7003ACDB ؛ 7003BDB	17	35	20
7203	7203CDB ؛ 7203ACDB ؛ 7203BDB	17	40	24
7303	7303CDB ؛ 7303ACDB ؛ 7303BDB	17	47	28
7004	7004CDB ؛ 7004ACDB ؛ 7004BDB	20	42	24
7204	7204CDB ؛ 7204ACDB ؛ 7204BDB	20	47	28
7304	7304CDB ؛ 7304ACDB ؛ 7304BDB	20	52	30
7005	7005CDB ؛ 7005ACDB ؛ 7005BDB	25	47	24
7205	7205CDB ؛ 7205ACDB ؛ 7205BDB	25	52	30
7305	7305CDB ؛ 7305ACDB ؛ 7305BDB	25	62	34
7006	7006CDB ؛ 7006ACDB ؛ 7006BDB	30	55	26
7206	7206CDB ؛ 7206ACDB ؛ 7206BDB	30	62	32
7306	7306CDB ؛ 7306ACDB ؛ 7306BDB	30	72	38
7007	7007CDB ؛ 7007ACDB ؛ 7007BDB	35	62	28
7207	7207CDB ؛ 7207ACDB ؛ 7207BDB	35	72	34
7307	7307CDB ؛ 7307ACDB ؛ 7307BDB	35	80	42
7008	7008CDB ؛ 7008ACDB ؛ 7008BDB	40	68	30
7208	7208CDB ؛ 7208ACDB ؛ 7208BDB	40	80	36
7308	7308CDB ؛ 7308ACDB ؛ 7308BDB	40	90	46
7009	7009CDB ؛ 7009ACDB ؛ 7009BDB	45	75	32
7209	7209CDB ؛ 7209ACDB ؛ 7209BDB	45	85	38
7309	7309CDB ؛ 7309ACDB ؛ 7309BDB	45	100	50
7010	7010CDB ؛ 7010ACDB ؛ 7010BDB	50	80	32
7210	7210CDB ؛ 7210ACDB ؛ 7210BDB	50	90	40
7310	7310CDB ؛ 7310ACDB ؛ 7310BDB	50	110	54
7011	7011CDB ؛ 7011ACDB ؛ 7011BDB	55	90	36
7211	7211CDB ؛ 7211Acdb ؛ 7211BDB	55	100	42
7311	7311CDB ؛ 7311ACDB ؛ 7311BDB	55	120	58
7012	7012CDB ؛ 7012ACDB ؛ 7012BDB	60	95	36
7212	7212CDB ؛ 7212ACDB ؛ 7212BDB	60	110	44
7312	7312CDB ؛ 7312ACDB ؛ 7312BDB	60	130	62
7013	7013CDB ؛ 7013ACDB ؛ 7013BDB	65	100	36
7213	7213CDB ؛ 7213ACDB ؛ 7213BDB	65	120	46
7313	7313CDB ؛ 7313ACDB ؛ 7313BDB	65	140	66
7014	7014CDB ؛ 7014ACDB ؛ 7014BDB	70	110	40
7214	7214CDB ؛ 7214ACDB ؛ 7214BDB	70	125	48
7314	7314CDB ؛ 7314ACDB ؛ 7314BDB	70	150	70
7015	7015CDB ؛ 7015ACDB ؛ 7015BDB	75	115	40
7215	7215CDB ؛ 7215ACDB ؛ 7215BDB	75	130	50
7315	7315CDB ؛ 7315ACDB ؛ 7315BDB	75	160	74
7016	7016CDB ؛ 7016ACDB ؛ 7016BDB	80	125	44
7216	7216CDB ؛ 7216ACDB ؛ 7216BDB	80	140	52
7316	7316CDB ؛ 7316ACDB ؛ 7316BDB	80	170	78
7017	7017CDB ؛ 7017ACDB ؛ 7017BDB	85	130	44
7217	7217CDB ؛ 7217ACDB ؛ 7217BDB	85	150	56
7317	7317CDB ؛ 7317ACDB ؛ 7317BDB	85	180	82
7018	7018CDB ؛ 7018ACDB ؛ 7018BDB	90	140	48
7218	7218CDB ؛ 7218ACDB ؛ 7218BDB	90	160	60
7318	7318CDB ؛ 7318ACDB ؛ 7318BDB	90	190	86
7019	7019CDB ؛ 7019ACDB ؛ 7019BDB	95	145	48
7219	7219CDB ؛ 7219ACDB ؛ 7219BDB	95	170	64
7319	7319CDB ؛ 7319ACDB ؛ 7319BDB	95	200	90
7020	7020CDB ؛ 7020ACDB ؛ 7020BDB	100	150	48
7220	7220CDB ؛ 7220ACDB ؛ 7220BDB	100	180	68
7320	7320CDB ؛ 7320ACDB ؛ 7320BDB	100	215	94
7021	7021CDB ؛ 7021ACDB ؛ 7021BDB	105	160	52
7221	7221CDB ؛ 7221ACDB ؛ 7221BDB	105	190	72
7321	7321CDB ؛ 7321ACDB ؛ 7321BDB	105	225	98
7022	7022CDB ؛ 7022ACDB ؛ 7022BDB	110	170	56
7222	7222CDB ؛ 7222ACDB ؛ 7222BDB	110	200	76
7322	7322CDB ؛ 7322ACDB ؛ 7322BDB	110	240	100
7024	7024CDB ؛ 7024ACDB ؛ 7024BDB	120	180	56
7224	7224CDB ؛ 7224ACDB ؛ 7224BDB	120	215	80
7324	7324CDB ؛ 7324ACDB ؛ 7324BDB	120	260	110

4.2 df - نوع سلسلة محمل كرة التلامس الزاوي (وجهاً لوجه)

نموذج	يكتب	البعد الداخلي (مم)	البعد الخارجي  (مم)	العرض (مم)
7000	7000CDF ؛ 7000ACDF ؛ 7000BDF	10	26	16
7200	7200CDF ؛ 7200ACDF ؛ 7200BDF	10	30	18
7300	7300CDF ؛ 7300ACDF ؛ 7300BDF	10	35	22
7001	7001CDF ؛ 7001ACDF ؛ 7001BDF	12	28	16
7201	7201CDF ؛ 7201ACDF ؛ 7201BDF	12	32	20
7301	7301CDF ؛ 7301ACDF ؛ 7301BDF	12	37	24
7002	7002CDF ؛ 7002ACDF ؛ 7002BDF	15	32	18
7202	7202CDF ؛ 7202ACDF ؛ 7202BDF	15	35	22
7302	7302CDF ؛ 7302ACDF ؛ 7302BDF	15	42	26
7003	7003CDF ؛ 7003ACDF ؛ 7003BDF	17	35	20
7203	7203CDF ؛ 7203ACDF ؛ 7203BDF	17	40	24
7303	7303CDF ؛ 7303ACDF ؛ 7303BDF	17	47	28
7004	7004CDF ؛ 7004ACDF ؛ 7004BDF	20	42	24
7204	7204CDF ؛ 7204ACDF ؛ 7204BDF	20	47	28
7304	7304CDF ؛ 7304ACDF ؛ 7304BDF	20	52	30
7005	7005CDF ؛ 7005ACDF ؛ 7005BDF	25	47	24
7205	7205CDF ؛ 7205ACDF ؛ 7205BDF	25	52	30
7305	7305CDF ؛ 7305ACDF ؛ 7305BDF	25	62	34
7006	7006CDF ؛ 7006ACDF ؛ 7006BDF	30	55	26
7206	7206CDF ؛ 7206ACDF ؛ 7206BDF	30	62	32
7306	7306CDF ؛ 7306ACDF ؛ 7306BDF	30	72	38
7007	7007CDF ؛ 7007ACDF ؛ 7007BDF	35	62	28
7207	7207CDF ؛ 7207ACDF ؛ 7207BDF	35	72	34
7307	7307CDF ؛ 7307ACDF ؛ 7307BDF	35	80	42
7008	7008CDF ؛ 7008ACDF ؛ 7008BDF	40	68	30
7208	7208CDF ؛ 7208ACDF ؛ 7208BDF	40	80	36
7308	7308CDF ؛ 7308ACDF ؛ 7308BDF	40	90	46
7009	7009CDF ؛ 7009ACDF ؛ 7009BDF	45	75	32
7209	7209CDF ؛ 7209ACDF ؛ 7209BDF	45	85	38
7309	7309CDF ؛ 7309ACDF ؛ 7309BDF	45	100	50
7010	7010CDF ؛ 7010ACDF ؛ 7010BDF	50	80	32
7210	7210CDF ؛ 7210ACDF ؛ 7210BDF	50	90	40
7310	7310CDF ؛ 7310ACDF ؛ 7310BDF	50	110	54
7011	7011CDF ؛ 7011ACDF ؛ 7011BDF	55	90	36
7211	7211CDF ؛ 7211Acdf ؛ 7211BDF	55	100	42
7311	7311CDF ؛ 7311Acdf ؛ 7311BDF	55	120	58
7012	7012CDF ؛ 7012ACDF ؛ 7012BDF	60	95	36
7212	7212CDF ؛ 7212ACDF ؛ 7212BDF	60	110	44
7312	7312CDF ؛ 7312ACDF ؛ 7312BDF	60	130	62
7013	7013CDF ؛ 7013ACDF ؛ 7013BDF	65	100	36
7213	7213CDF ؛ 7213ACDF ؛ 7213BDF	65	120	46
7313	7313CDF ؛ 7313ACDF ؛ 7313BDF	65	140	66
7014	7014CDF ؛ 7014ACDF ؛ 7014BDF	70	110	40
7214	7214CDF ؛ 7214ACDF ؛ 7214BDF	70	125	48
7314	7314CDF ؛ 7314ACDF ؛ 7314BDF	70	150	70
7015	7015CDF ؛ 7015ACDF ؛ 7015BDF	75	115	40
7215	7215CDF ؛ 7215ACDF ؛ 7215BDF	75	130	50
7315	7315CDF ؛ 7315ACDF ؛ 7315BDF	75	160	74
7016	7016CDF ؛ 7016ACDF ؛ 7016BDF	80	125	44
7216	7216CDF ؛ 7216ACDF ؛ 7216BDF	80	140	52
7316	7316CDF ؛ 7316ACDF ؛ 7316BDF	80	170	78
7017	7017CDF ؛ 7017ACDF ؛ 7017BDF	85	130	44
7217	7217CDF ؛ 7217ACDF ؛ 7217BDF	85	150	56
7317	7317CDF ؛ 7317ACDF ؛ 7317BDF	85	180	82
7018	7018CDF ؛ 7018ACDF ؛ 7018BDF	90	140	48
7218	7218CDF ؛ 7218ACDF ؛ 7218BDF	90	160	60
7318	7318CDF ؛ 7318ACDF ؛ 7318BDF	90	190	86
7019	7019CDF ؛ 7019ACDF ؛ 7019BDF	95	145	48
7219	7219CDF ؛ 7219ACDF ؛ 7219BDF	95	170	64
7319	7319CDF ؛ 7319ACDF ؛ 7319BDF	95	200	90
7020	7020CDF ؛ 7020ACDF ؛ 7020BDF	100	150	48
7220	7220CDF ؛ 7220ACDF ؛ 7220BDF	100	180	68
7320	7320CDF ؛ 7320ACDF ؛ 7320BDF	100	215	94
7021	7021CDF ؛ 7021ACDF ؛ 7021BDF	105	160	52
7221	7221CDF ؛ 7221ACDF ؛ 7221BDF	105	190	72
7321	7321CDF ؛ 7321ACDF ؛ 7321BDF	105	225	98
7022	7022CDF ؛ 7022ACDF ؛ 7022BDF	110	170	56
7222	7222CDF ؛ 7222ACDF ؛ 7222BDF	110	200	76
7322	7322CDF ؛ 7322ACDF ؛ 7322BDF	110	240	100
7024	7024CDF ؛ 7024ACDF ؛ 7024BDF	120	180	56
7224	7224CDF ؛ 7224ACDF ؛ 7224BDF	120	215	80
7324	7324CDF ؛ 7324ACDF ؛ 7324BDF	120	260	110

4.3 DT - نوع سلسلة محمل كرة التلامس الزاوي (ترادفي)

نموذج	يكتب	البعد الداخلي (مم)	البعد الخارجي  (مم)	العرض (مم)
7000	7000CDT ؛ 7000ACDT 7000BDT	10	26	16
7200	7200CDT ؛ 7200ACDT ؛ 7200BDT	10	30	18
7300	7200CDT ؛ 7200ACDT ؛ 7212BDT	10	35	22
7001	7001CDT ؛ 7001ACDT ؛ 7001BDT	12	28	16
7201	7201CDT ؛ 7201ACDT ؛ 7201BDT	12	32	20
7301	7201CDT ؛ 7201ACDT ؛ 7213BDT	12	37	24
7002	7002CDT ؛ 7002ACDT ؛ 7002BDT	15	32	18
7202	7200CDT ؛ 7200ACDT ؛ 7201BDT	15	35	22
7302	7200CDT ؛ 7200ACDT ؛ 7213BDT	15	42	26
7003	7003CDT ؛ 7003ACDT ؛ 7003BDT	17	35	20
7203	7201CDT ؛ 7201ACDT ؛ 7202BDT	17	40	24
7303	7201CDT ؛ 7201ACDT ؛ 7214BDT	17	47	28
7004	7004CDT ؛ 7004ACDT ؛ 7004BDT	20	42	24
7204	7200CDT ؛ 7200ACDT ؛ 7202BDT	20	47	28
7304	7200CDT ؛ 7200ACDT ؛ 7214BDT	20	52	30
7005	7005CDT ؛ 7005ACDT ؛ 7005BDT	25	47	24
7205	7201CDT ؛ 7201ACDT ؛ 7203BDT	25	52	30
7305	7201CDT ؛ 7201ACDT ؛ 7215BDT	25	62	34
7006	7006CDT ؛ 7006ACDT ؛ 7006BDT	30	55	26
7206	7200CDT ؛ 7200ACDT ؛ 7203BDT	30	62	32
7306	7200CDT ؛ 7200ACDT ؛ 7215BDT	30	72	38
7007	7007CDT ؛ 7007ACDT ؛ 7007BDT	35	62	28
7207	7201CDT ؛ 7201ACDT ؛ 7204BDT	35	72	34
7307	7201CDT ؛ 7201ACDT ؛ 7216BDT	35	80	42
7008	7008CDT ؛ 7008ACDT ؛ 7008BDT	40	68	30
7208	7200CDT ؛ 7200ACDT ؛ 7204BDT	40	80	36
7308	7200CDT ؛ 7200ACDT ؛ 7216BDT	40	90	46
7009	7009CDT ؛ 7009ACDT ؛ 7009BDT	45	75	32
7209	7201CDT ؛ 7201ACDT ؛ 7205BDT	45	85	38
7309	7201CDT ؛ 7201ACDT ؛ 7217BDT	45	100	50
7010	7010CDT ؛ 7010ACDT ؛ 7010BDT	50	80	32
7210	7200CDT ؛ 7200ACDT ؛ 7205BDT	50	90	40
7310	7200CDT ؛ 7200ACDT ؛ 7217BDT	50	110	54
7011	7011CDT ؛ 7011ACDT ؛ 7011BDT	55	90	36
7211	7201CDT ؛ 7201ACDT ؛ 7206BDT	55	100	42
7311	7201CDT ؛ 7201ACDT ؛ 7218BDT	55	120	58
7012	7012CDT ؛ 7012ACDT ؛ 7012BDT	60	95	36
7212	7200CDT ؛ 7200ACDT ؛ 7206BDT	60	110	44
7312	7200CDT ؛ 7200ACDT ؛ 7218BDT	60	130	62
7013	7013CDT ؛ 7013ACDT ؛ 7013BDT	65	100	36
7213	7201CDT ؛ 7201ACDT ؛ 7207BDT	65	120	46
7313	7201CDT ؛ 7201ACDT ؛ 7219BDT	65	140	66
7014	7014CDT ؛ 7014ACDT ؛ 7014BDT	70	110	40
7214	7200CDT ؛ 7200ACDT ؛ 7207BDT	70	125	48
7314	7200CDT ؛ 7200ACDT ؛ 7219BDT	70	150	70
7015	7015CDT ؛ 7015ACDT ؛ 7015BDT	75	115	40
7215	7201CDT ؛ 7201ACDT ؛ 7208BDT	75	130	50
7315	7201CDT ؛ 7201ACDT ؛ 7220BDT	75	160	74
7016	7016CDT ؛ 7016ACDT ؛ 7016BDT	80	125	44
7216	7200CDT ؛ 7200ACDT ؛ 7208BDT	80	140	52
7316	7200CDT ؛ 7200ACDT ؛ 7220BDT	80	170	78
7017	7017CDT ؛ 7017ACDT ؛ 7017BDT	85	130	44
7217	7201CDT ؛ 7201ACDT ؛ 7209BDT	85	150	56
7317	7201CDT ؛ 7201ACDT ؛ 7221BDT	85	180	82
7018	7018CDT ؛ 7018ACDT ؛ 7018BDT	90	140	48
7218	7200CDT ؛ 7200ACDT ؛ 7209BDT	90	160	60
7318	7200CDT ؛ 7200ACDT ؛ 7221BDT	90	190	86
7019	7019CDT ؛ 7019ACDT ؛ 7019BDT	95	145	48
7219	7201CDT ؛ 7201ACDT ؛ 7210BDT	95	170	64
7319	7201CDT ؛ 7201ACDT ؛ 7222BDT	95	200	90
7020	7020CDT ؛ 7020ACDT ؛ 7020BDT	100	150	48
7220	7200CDT ؛ 7200ACDT ؛ 7210BDT	100	180	68
7320	7200CDT ؛ 7200ACDT ؛ 7222BDT	100	215	94
7021	7021CDT ؛ 7021ACDT ؛ 7021BDT	105	160	52
7221	7201CDT ؛ 7201ACDT ؛ 7211BDT	105	190	72
7321	7201CDT ؛ 7201ACDT ؛ 7223BDT	105	225	98
7022	7022CDT ؛ 7022ACDT ؛ 7022BDT	110	170	56
7222	7200CDT ؛ 7200ACDT ؛ 7211BDT	110	200	76
7322	7200CDT ؛ 7200ACDT ؛ 7223BDT	110	240	100
7024	7024CDT ؛ 7024ACDT ؛ 7024BDT	120	180	56
7224	7201CDT ؛ 7201ACDT ؛ 7212BDT	120	215	80
7324	7201CDT ؛ 7201ACDT ؛ 7224BDT	120	260	110

توفر محامل LNB محامل كرة ملامسة ذات جودة عالية ذات جودة عالية مع دقة مختلفة (P0-P6) ، وتحملات ABEC مختلفة (1-9 درجات) ، وتصفيات مختلفة (C2-C4) ، والمواد المختلفة (الصلب ، والسيراميك ، والفولاذ المقاوم للصدأ ، وما إلى ذلك) ، أقفاص مختلفة (نوع m ، وما إلى ذلك) ، وخاتم مختلفة (مفتوحة الطبقات المعدنية ؛
